RAS Maschinen für: Elektroschränke und andere Gehäuse

Kimmel: Fachkräftemangel forciert Automatisierung

Die Kimmel GmbH & Co. KG hat schon vor über 20 Jahren begonnen, Fertigungsprozesse zu automatisieren. Durch den Einsatz eines Biegezentrums RAS Multibend-Center ECO mit 2560 mm Arbeitslänge kann der Blechteilespezialist aus dem bayrischen Simbach/Landau heute flexibel auf Auftragsspitzen reagieren. Volker Kimmel sagt dazu: "Mit dem RAS Biegezentrum haben wir alle unsere Zielsetzungen erreicht. Einfache Bedienung, flexibles Reagieren auf neue Herausforderungen, geringer Platzbedarf und eine Automatisierung mit Maß und Ziel, um dem immer stärker hervortretenden Arbeitskräftemangel entgegenzuwirken."
[mehr]     [Video]

UpDownCenter: 400 mm Schaltschrank mit Radien

Das Schwenkbiegezentrum RAS UpDownCenter biegt bis zu 400 mm hohe Schaltschränke aus Edelstahl. Kommen die Schränke in Umgebungen mit strengen Hygienestandards zum Einsatz, ist eine leichte Reinigungsmöglichkeit vorgeschrieben. Radien am Gehäuseboden erleichtern hierbei die Einhaltung der Vorschriften. Die einzigartige Bendex-Software programmiert die Gehäuse ausgehend von einer STEP-Datei automatisch und inklusive des Werkzeugaufbaus. Der Werkzeugwechsler rüstet die Maschine und das UpDown-Schwenkbiegezentrum biegt alle vier Seiten des Schaltschranks inklusive der Radien. Ein Anschlagsystem mit Saugerplatten positioniert den Schaltschrank für jede Biegung.

Eingesetzte Maschine: UpDownCenter-2

Türe eines Serverschranks mit großem Fensterausschnitt

Das Biegezentrum RAS Multibend-Center biegt Türen von Serverschränken mit großen Fensterausschnitten. Der Hauptmanipulator nimmt die Platine außermittig auf und wechselt im Biegeablauf seine Position. Die geschlossenen Profile verleihen der fertig gebogenen Schaltschranktüre eine hohe Steifigkeit am Rand.

www.minkels.com/de

Kabelkanal mit Einrast-Abdeckung

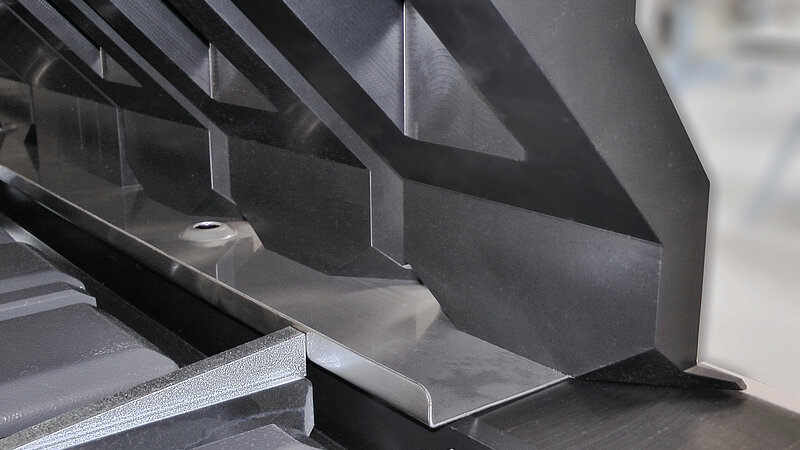

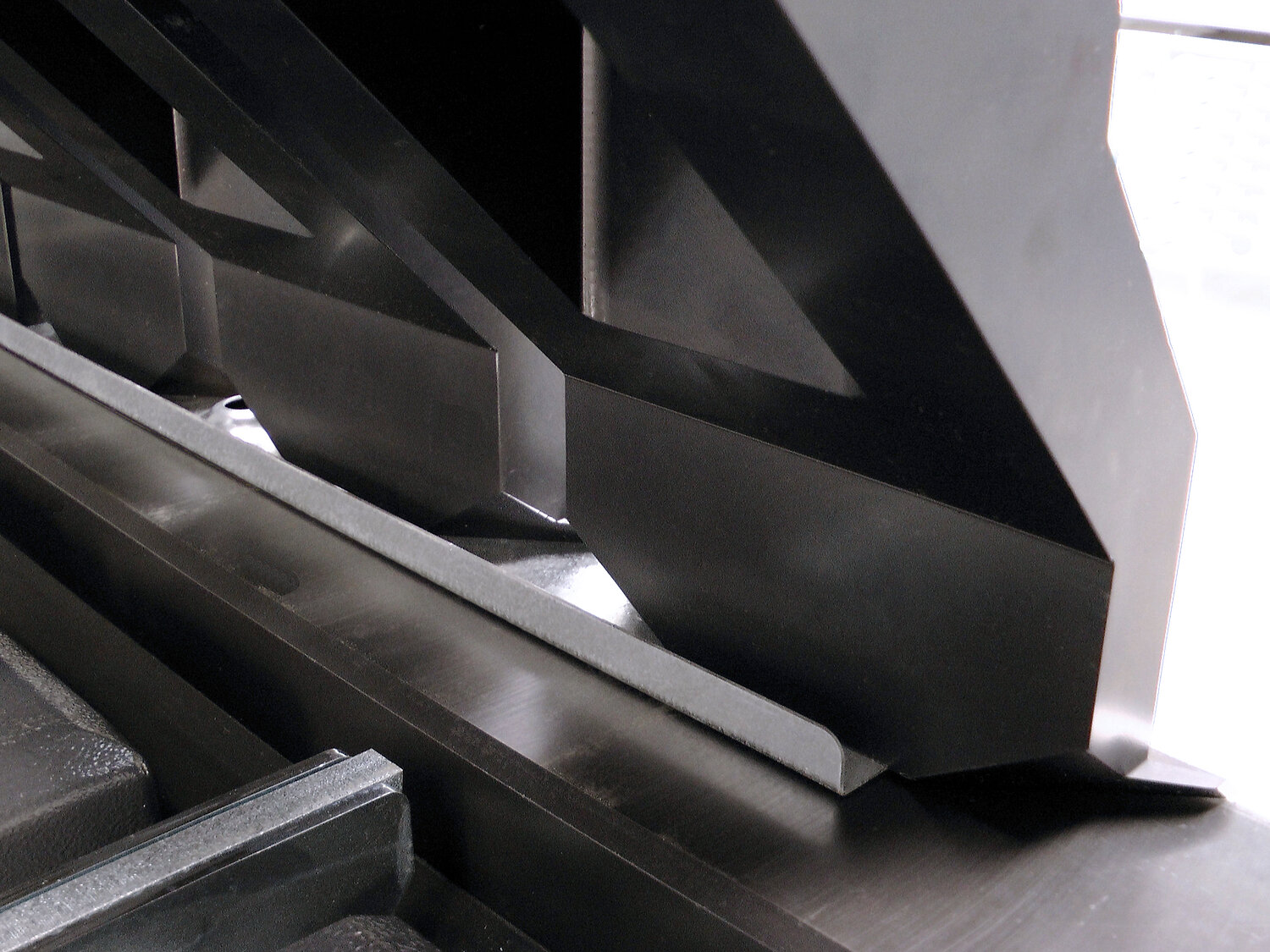

RAS zeigt ein Beispiel eines Kabelkanals mit filigraner Formgebung. Die Aufgabenstellung war eine Snap-on-Verbindung von Unterteil und Einrast-Abdeckung zu gestalten, die sich ohne Werkzeuge öffnen lässt, um Kabel und Leitungen einzubringen. Das Unterteil und die Einrast-Abdeckung wurden beide auf dem RAS Multibend-Center Biegezentrum gebogen.

Schnelligkeit und Perfektion

Das Biegezentrum RAS Multibend-Center stellt seine Schnelligkeit und Perfektion nicht nur bei kleinen Fertigungslosen, sondern auch bei mittleren und großen Serien unter Beweis. Begeisterte Kunden loben die hohe Geschwindigkeit die leicht beim Faktor 4-5 verglichen mit traditionellen Biegeverfahren auf Pressen liegt. Gleichzeitig biegt die automatische Biegezelle die Schaltschrankgehäuse und Türen mit einer solchen Präzision und Wiederholgenauigkeit, dass sich die Bauteile ideal zum Laserschweißen eignen.

Australische Serverschränke

MFB Products aus Melbourne in Australien ist ein führender Hersteller von 19-Zoll-Serverschränken und kundenspezifischen Blechkomponenten. Die Firma hat vor 20 Jahren ein RAS-Multibend-Center installiert und damit seine Leistungsfähigkeit mit  intelligenter Biegetechnik in Höhen gesteigert, die bisher nicht für erreichbar gehalten wurden. Mit dem Wachstum des Unternehmens stieg der Bedarf an gebogenen Blechkomponenten, was letztendlich ein zusätzliches RAS Multibend-Center erforderlich machte. Nun ist das zweite RAS Multibend-Center installiert. Die Bendex Office-Software, die die Blechkomponenten automatisch programmiert, hat der Produktivität noch einmal einen gewaltigen Schub verliehen.
www.mfb.com.au

Tiefe Elektrogehäuse biegen

Die Alphatec Schaltschranksysteme GmbH produziert Schränke für die Elektrobranche. Dazu gehören Zählerschränke, Mediensäulen und Wandlerschränke etwa für Photovoltaikanlagen. Etwa 35 Prozent der Schränke sind Maßanfertigungen in kleinen Fertigungslosen. Zum Biegen der Schränke setzt Alphatec ein RAS UpDownCenter Schwenkbiegezentrum ein. Dieses Biegezentrum biegt die Platinen nach oben und unten, erzeugt die Biegeprogramme automatisch und rüstet die Werkzeuge mit einem automatischen Werkzeugwechsler.
www.alphatec-systeme.de

Schaltschränke biegen

Am Standort Telford der Proteus Switchgear ist der Durchsatz von gebogenen Blechkomponenten mit einer FLEXIbend heute nahezu genauso hoch, wie früher mit einem automatischen Biegezentrum war. Die FLEXIbend bei Proteus biegt nicht schneller, aber ein Wechsel von einem zum nächsten Auftrag geht viel schneller und flexibler vonstatten. Zusätzlich kann die FLEXIbend auch kleinere Schaltschrankkomponenten in kleinen bis mittleren Losgrößen biegen. Typische Losgrößen liegen bei zwischen 10 und 20 Stück, gelegentlich einmal 50+ Teilen.
www.proteusswitchgear.com

Eingesetzte Maschine: FLEXIbend

MiniBendCenter biegt Serverschrank-Kleinteile

Firma Triton aus dem tschechischen Pardubice ist ein Hersteller von Datenschränke, Starkstromverteilern und Garderobenschränke. Die Produkte kann sich der Kunde über einen Konfigurator selbst zusammen stellen, was in der Produktion sehr flexible Maschinen bedingt. Das RAS MiniBendCenter biegt Kleinteile bis 600 x 600 mm in kleinen bis mittleren Losgrößen. Ein Roboter, der mit einer Kameraeinheit ausgestattet ist, findet automatisch die Platinen auf der Materialpalette und belädt das Kleinteil-Biegezentrum. Nach dem automatischen Biegevorgang können die Fertigteile in verschiedene Boxen geschleust werden. Danach bereitet der Werkzeugwechsler die Maschine für den nächsten Auftrag vor.
www.triton.cz

Eingesetzte Maschine: MiniBendCenter

Elektro-Verteilerschränke biegen

Das Multibend-Center RAS 79.31-2 biegt bei Fa. Eaton Cooper beispielsweise obere Abdeckungen von Verteilerschränken für den Außenbereich. Die Kreuzbiegungen im Schaltschrankdeckel erhöhen die Steifigkeit und sorgen für einen kontrollierten Wasserablauf. Durch den langen Auslauf mit Kipptischen kann die Biegezelle zwei unterschiedlichen Montagelinien mit Biegeteilen versorgen.
www.cooperindustries.com

Eingesetzte Maschine: Multibend-Center

Telekom-Sicherheitsschränke

Das amerikanische Unternehmen Diversified Control, ist ein Anbieter von Sicherheitsschränken für die Telekommunikationsindustrie. Inhaber Brent James erzählt: "Wir haben in den 25 Jahren unserer Firmengeschichte viel über Elektroschränke mit hohen Sicherheitsanforderungen nachgedacht und über 40 Patente angemeldet. Unsere Produktreihe der wetterbeständigen Metallgehäuse übertreffen alle  Umwelt-Testspezifikationen, die Telekommunikationsunternehmen heute von uns fordern." Die großflächigen Biegeteile für die WLAN und Festnetzschränke erstellt Diversified Control auf einem Biegezentrum RAS Multibend-Center mit automatischer Platinenbeladung.  [Text]
www.divcon.net

Container und Abfallbehälter biegen

Container, Abfallbehälter, Einlagerungs- und Entsorgungsboxen basieren meist auf großflächigen Blechteilen mit komplexen positiven und negativen Biegungen. Das Biegezentrum RAS Multibend-Center ist ideal geeignet, um kleine Fertigungslose in hoher Variantenvielfalt zu biegen.
www.ssi-schaefer.com

Eingesetzte Maschine: Multibend-Center

Serverschränke mit Erdungsbolzen

Serverschränke benötigen einen aufgeschweißten Bolzen, um den Schrank elektrisch zu erden. Das RAS Multibend-Center bei Triton in Tschechien integriert das automatische Biegen mit dem Bolzenschweißen. Nachdem das Biegezentrum ein Teil gebogen hat, wird automatisch ein Bolzen aufgeschweißt, ehe ein intelligenter Entladeroboter das Biegeteil automatisch abstapelt.

Eingesetzte Maschine: Multibend-Center

Schaltschränke biegen

Das Video zeigt das vollautomatische Biegen von Schaltschränken, Leistungsverteilern und Montageplatten auf einem RAS Multibend-Center Biegezentrum. Ein intelligenter Beladeroboter bestückt das Biegezentrum mit Platinen. Der Beladeroboter errechnet sich seine Fahrbewegungen selbst, muss also weder programmiert noch geteacht werden und macht das System dadurch geeignet für kleinste Fertigungslose.



Eingesetzte Maschine: Multibend-Center

Oberteil eines mehrseitigen Serverschranks

Das RAS Multibend-Center Schwenkbiegezentrum bietet höchste Flexibilität in der Biegeteilgestaltung. Auch bei mehrseitigen Teilen von Serverschränken stößt das Biegezentrum noch lange nicht an seine Grenzen. Die UpDownTools schaffen Platz, damit überstehende Schenkel erst zum richtigen Zeitpunkt gebogen werden.

Eingesetzte Maschine: Multibend-Center

MiniBendCenter biegt Teile für Elektroindustrie

Komplexe Bauteile aus der Elektroindustrie sind einen Herausforderung für das Kleinteile-Biegezentrum RAS MiniBendCenter. Nachdem der automatische Werkzeugwechsler die Maschine gerüstet hat, positioniert und dreht der Manipulator die Biegeteile für jede Biegung. Der intelligente Beladeroboter führt die Platinen von Paletten mit jeweils mehreren Platinenstapeln zu, ohne dass er programmiert oder geteacht werden muss.

Eingesetzte Maschine: MiniBendCenter

ProfileCenter biegt Schaltschrankkomponenten

Das Video zeigt das RAS ProfileCenter beim Biegen von Profilen, die in Schaltschränken eingebaut werden, um Zubehörteile und Zwischenbögen einzuhängen. Die hohen Anforderungen an die Geradheit und die Vielfalt unterschiedlicher Geometrien und Teilelängen nutzen die Flexibilität des ProfileCenters ideal aus. Die Bendex Software programmiert die Profile automatisch ausgehend von STEP Dateien der Biegeteile.
www.triton.cz

Sanitär-Verteilerschränke biegen

Das Schwenkbiegezentrum Multibend-Center biegt Verteilerschränke für Heiz- und Kühlsysteme. Durch die einzigartigen UpDownTools lassen sich auch versetzte Laschen biegen. Automatische Werkzeugwechsel innerhalb der Biegefolge ermöglichen das Biegen spezieller Teilegeometrien.

Eingesetzte Maschine: Multibend-Center

Kabelkanäle biegen

Beim Biegen von schmalen Kabelkanälen kann der Biegewange auf ihre 90 Grad Stellung gefahren und in dieser Position als Anschlag genutzt werden. Durch die Verwendung dieser Maschinenfunktion lassen sich auch schmale Kabelkanäle biegen. Wenn die Platinen zusätzlich mit Umformungen und Prägungen versehen sind, kann die Maschine mit Spezialwerkzeugen bestückt werden und damit auch diese Situation meistern.



Schränke für Feuerlöschschläuche und Feuerlöscher

Aus einer Platine gefertigte und vierseitig gebogene Schränke für Feuerlöschschläuche und Feuerlöscher können sehr tief sein. Das UpDownCenter bei EACI in Spanien ist daher mit 300 mm hohen Werkzeugen ausgestattet, die einerseits das Biegen tiefer Boxen erlauben und andererseits die Anforderungen an die Blechdicke erfüllen. Die Bendex Software programmiert die Biegeteile vollautomatisch und mit höchster Präzision.
www.eaci.es

Eingesetzte Maschine: UpDownCenter-2

400 mm hohe Schaltschränke biegen

Das Video zeigt, wie das RAS UpDownCenter einen 400 mm hohen Schaltschrank aus Edelstahl biegt. Die einzigartige Bendex-Software hat das Gehäuse ausgehend von einer STEP-Datei automatisch und inklusive des Werkzeugaufbaus programmiert. Der Werkzeugwechsler rüstet die Maschine und das UpDown-Schwenkbiegezentrum biegt alle vier Seiten des Schaltschranks. Ein Anschlagsystem mit Saugerplatten positioniert den Schaltschrank für jede Biegung.
www.irinox.com

Eingesetzte Maschine: UpDownCenter-2

Schaltschränke und Serverschränke

Claudio Turellis, Inhaber der Firma CAM srl am bezaubernden Iseosee in Italien, verwendet ein halbautomatisches RAS UpDownCenter Biegezentrum und produziert damit Schaltschränke, Serverracks, Metallschränke und viele andere Komponenten aus Stahlblech und Edelstahl.
www.cam-quadrielettrici.it
