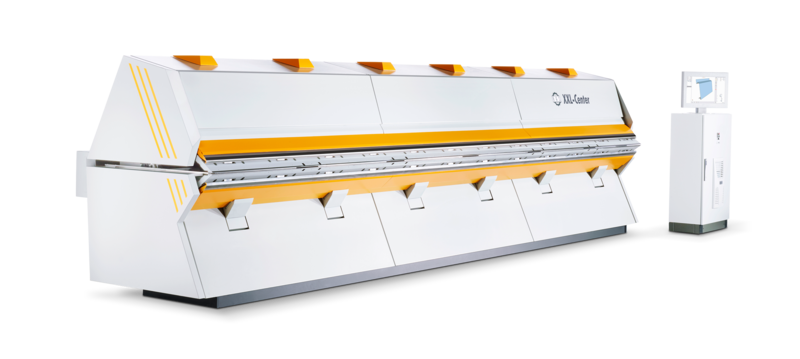

RAS XXL-Center Langbiegezentrum
jetzt anfragen

XXL-Center

Biegezentren

Effiziente Automatisierung

Lange Profile automatisch biegen

Das XXL-Langbiegezentrum zieht das Blech automatisch ein, richtet es aus, positioniert es automatisch und biegt es nach oben und unten. Kein Drehen. Kein aufwändiges Handhaben. Kein zweiter oder dritter Mitarbeiter. Stattdessen fertigt das XXL-Center automatisch Präzisionsbiegeteile in Rekordzeit.

Maschinen-Highlights
  • Maschine zum Biegen von Dach- & Wand-Profilen
  • Automatisches Einziehen und Ausrichten der Zuschnitte
  • Biegen nach oben und unten
  • Kratzfreies Biegen empfindlicher Materialien
  • Große Freibereiche für maximale Gestaltungsfreiheit der Biegeteile
  • Automatische Biegeabläufe
  • Automatische Ein-Klick-Programmierung der Biegeteile
  • Hohe Produktivität

Einfaches Einlegen der
Blechstreifen auf den heraus-
gefahrenen Einlegetischen

Biegeablauf

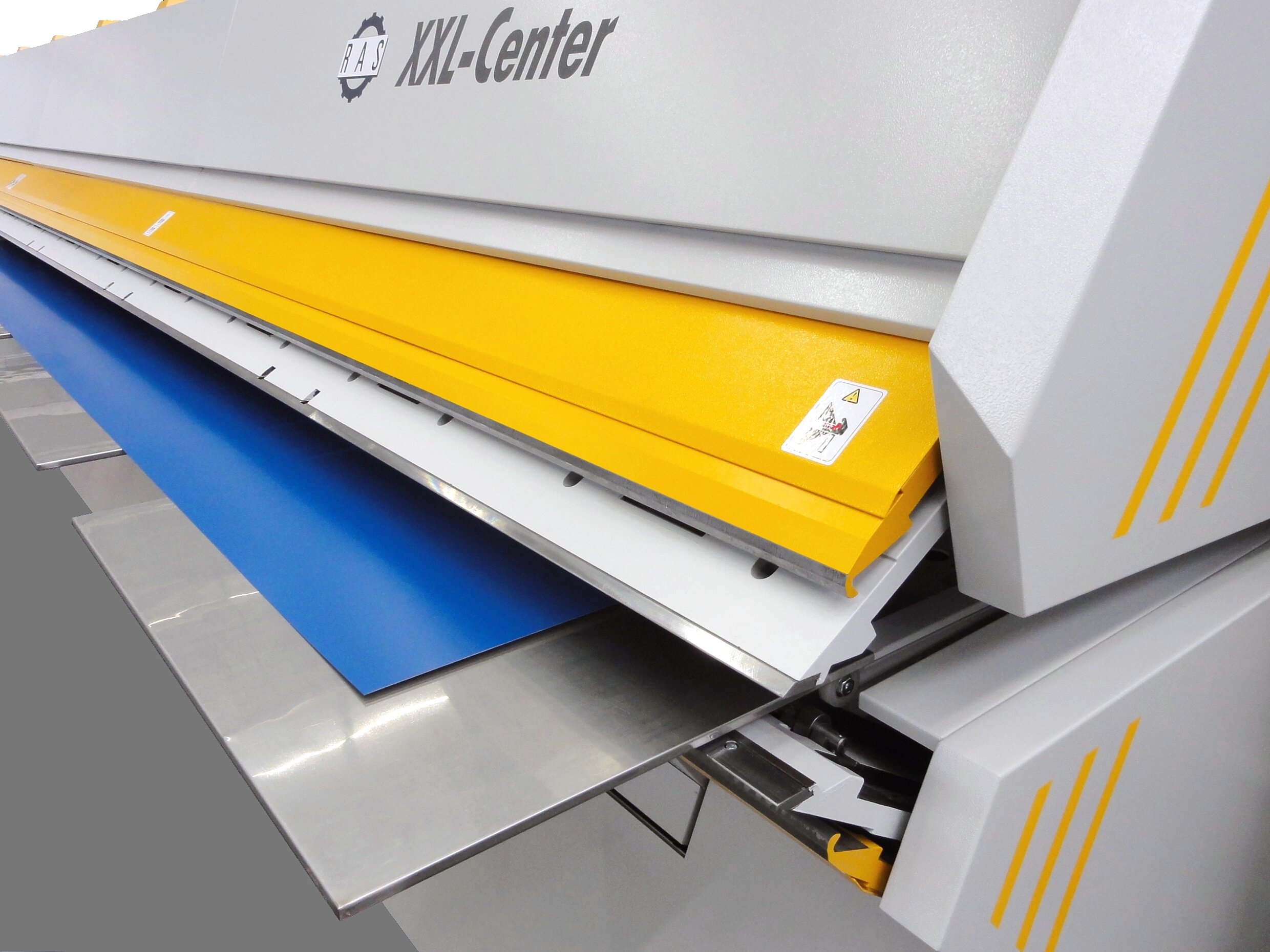

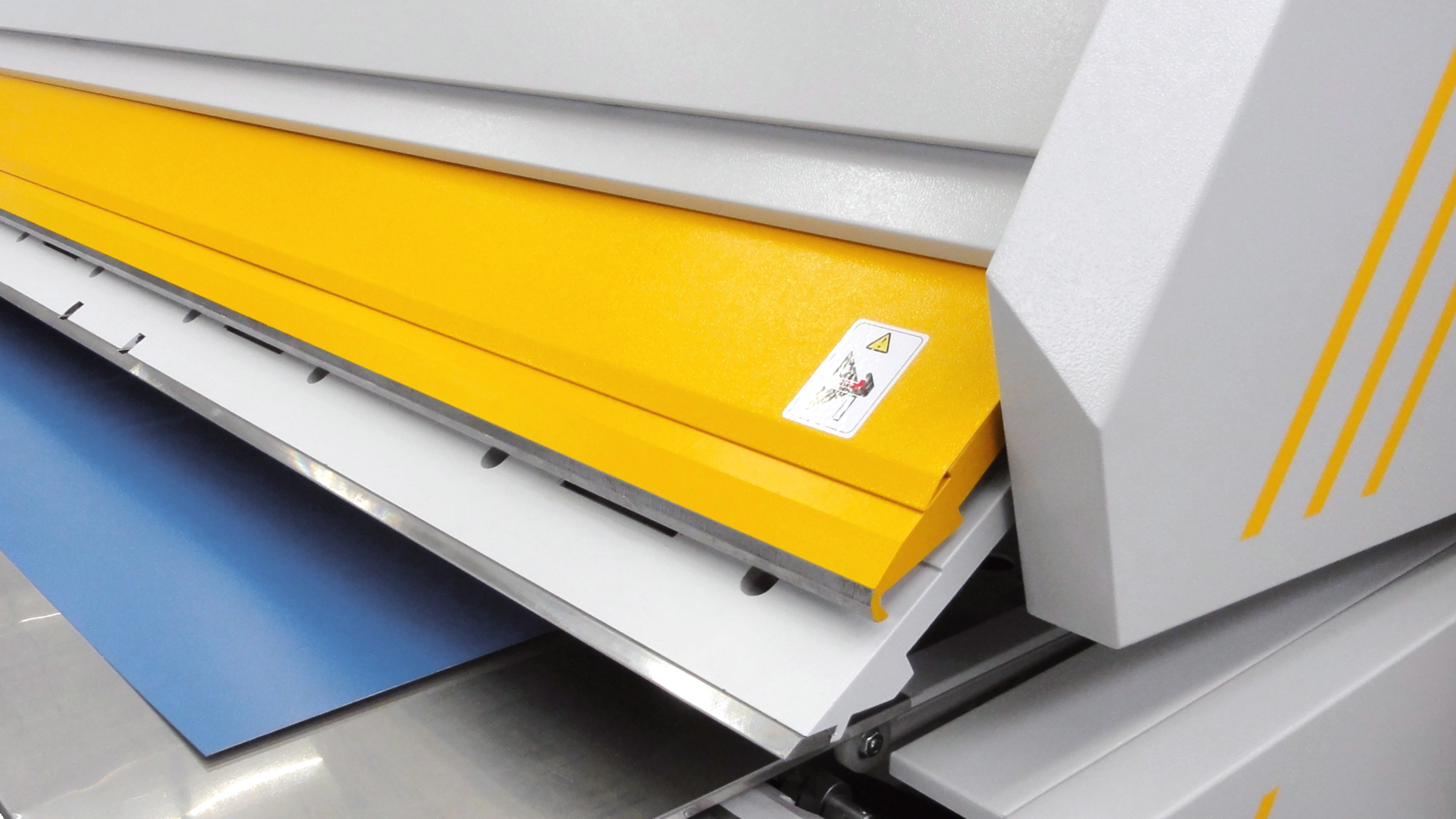

Bleche komfortabel einlegen

Einen Zuschnitt in eine Langbiegemaschine einzulegen war noch nie so einfach. Die Tischbleche aus Edelstahl fahren automatisch genau so weit aus der Maschine heraus, dass der Bediener den Blechzuschnitt bequem auflegen kann.

  • Einfaches Einlegen der Blechstreifen
  • Ermüdungsfreies und schnelles Arbeiten
  • Bei mittleren Zuschnitten ist ein Bediener ausreichend
  • Hohe Produktivität

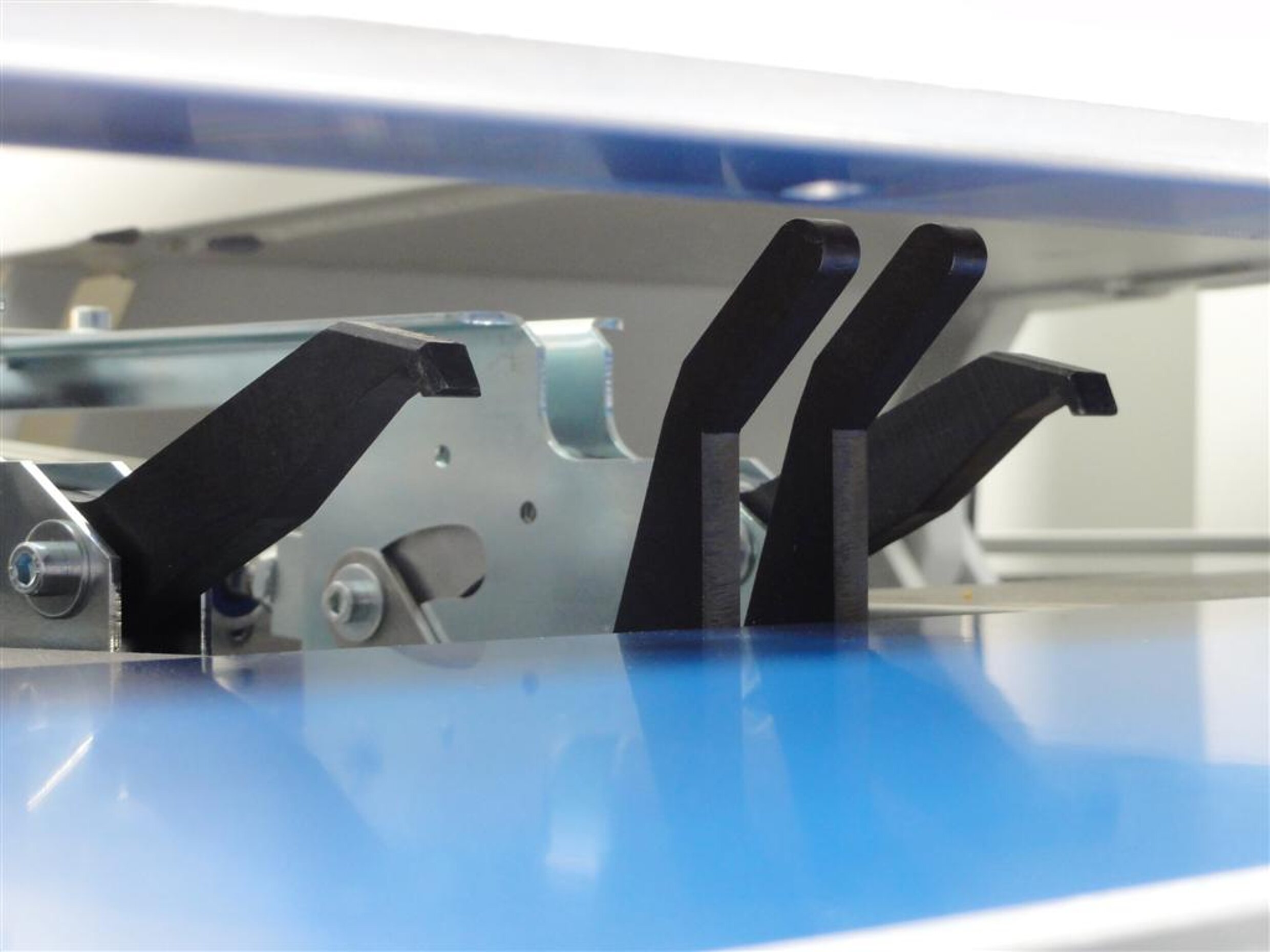

Zuschnitte automatisch ausrichten

Die trichterförmigen Anschlagfinger tauchen aus der Arbeitsfläche auf und richten die Zuschnitte automatisch aus.

  • Automatisches Ausrichten der Zuschnitte
  • Hohe Ausrichtfinger für unebene Platinen
  • Gesicherte Biegequalität ohne Bedienereinfluß

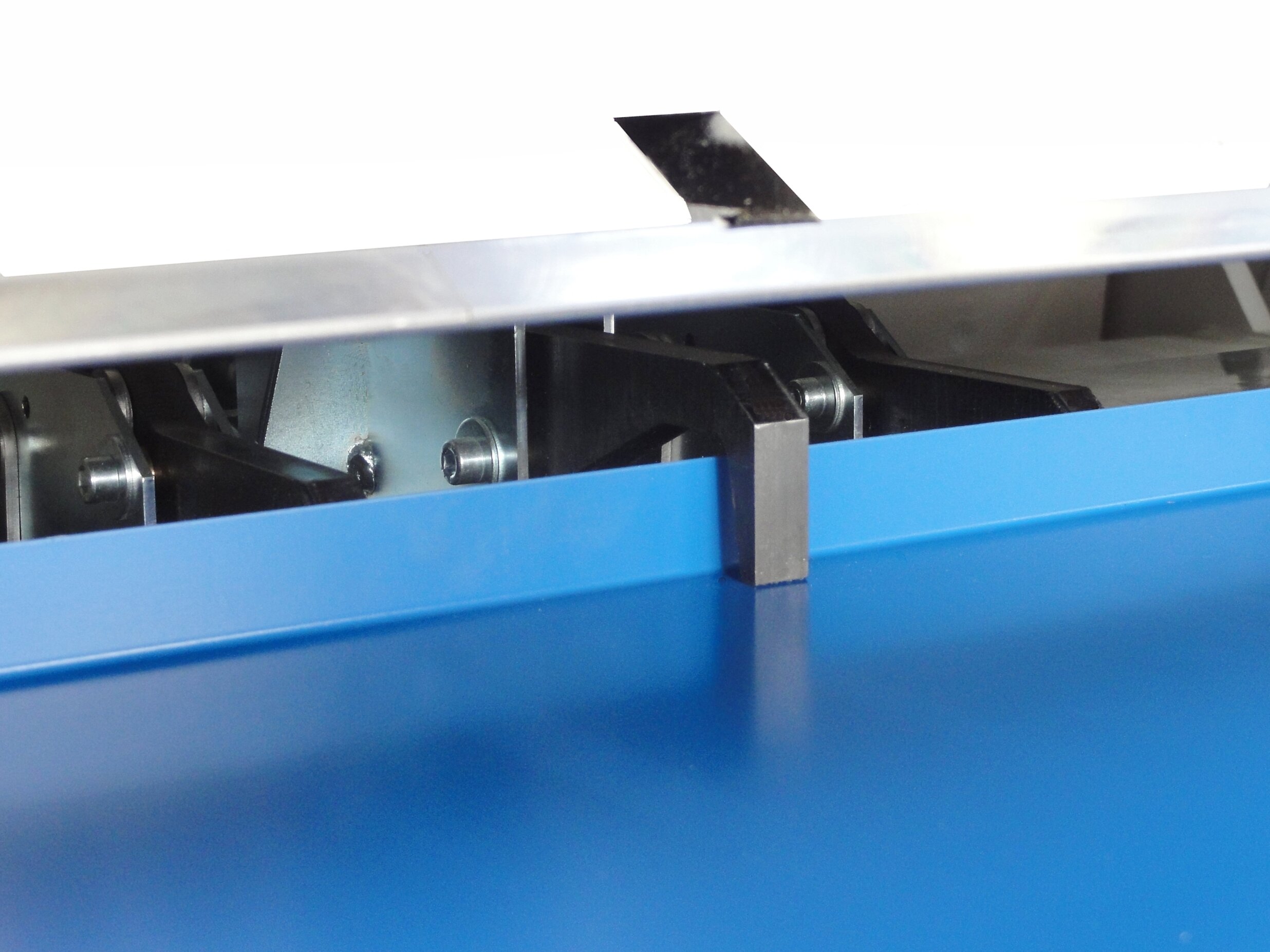

Genaues positionieren

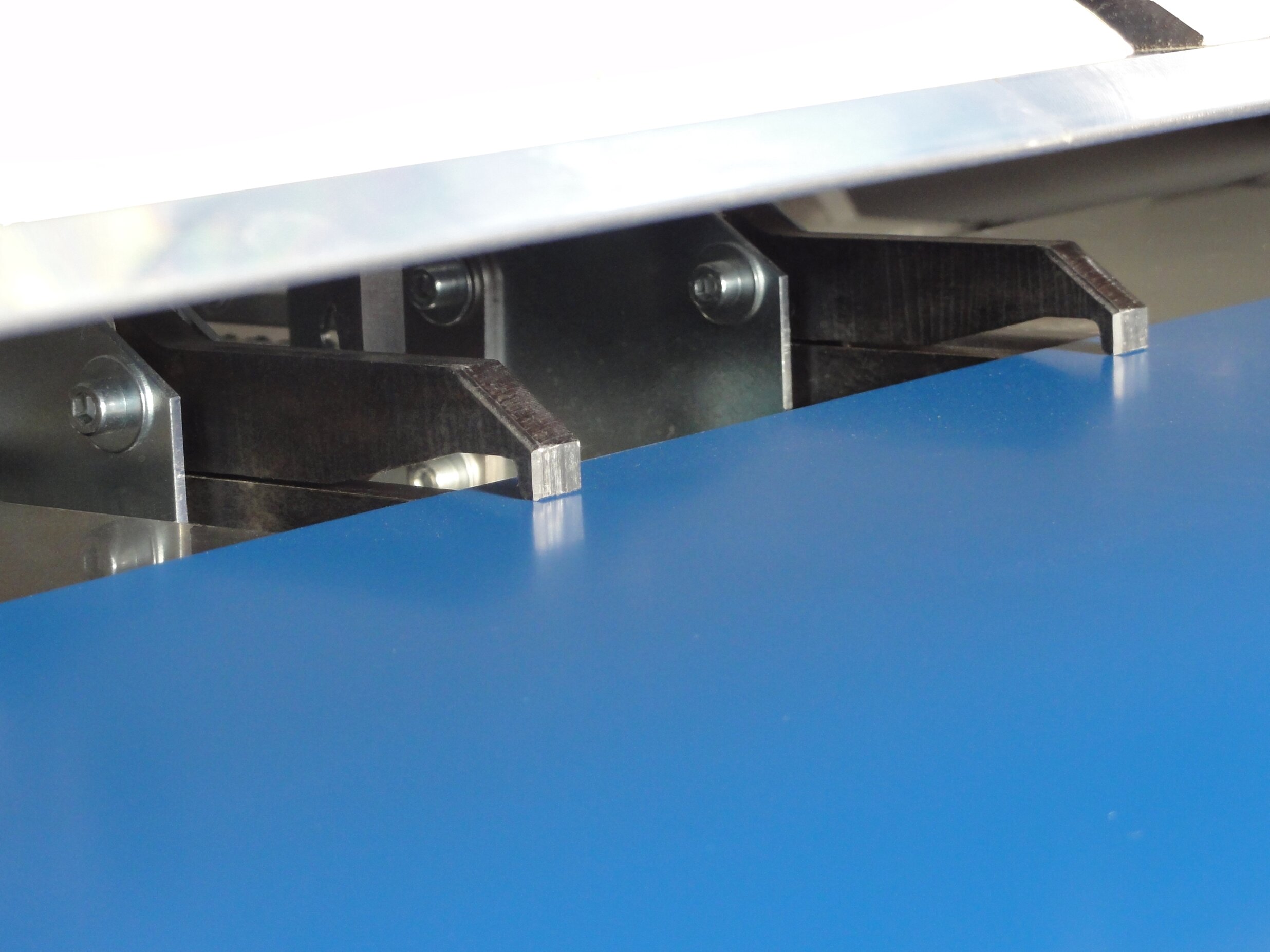

Nachdem der Zuschnitt ausgerichtet ist, übernehmen die Greiferzangen des XXL-Centers das Blech und positionieren es automatisch für jede Biegung. Die Greiferzangen können ein freies Blechende packen oder das Blech auf einem Umschlag spannen. Zusätzliche höhere Greiferzangen können einen vorgebogenen Schenkel übergreifen.

  • Normale Greiferzangen reichen für fast alle Arbeiten aus
  • Hohe Greiferzangen (Übergreifhöhe 25 mm)
  • Zusätzlich zu normalen Greiferzangen
  • Software wählt die Greiferzangen automatisch

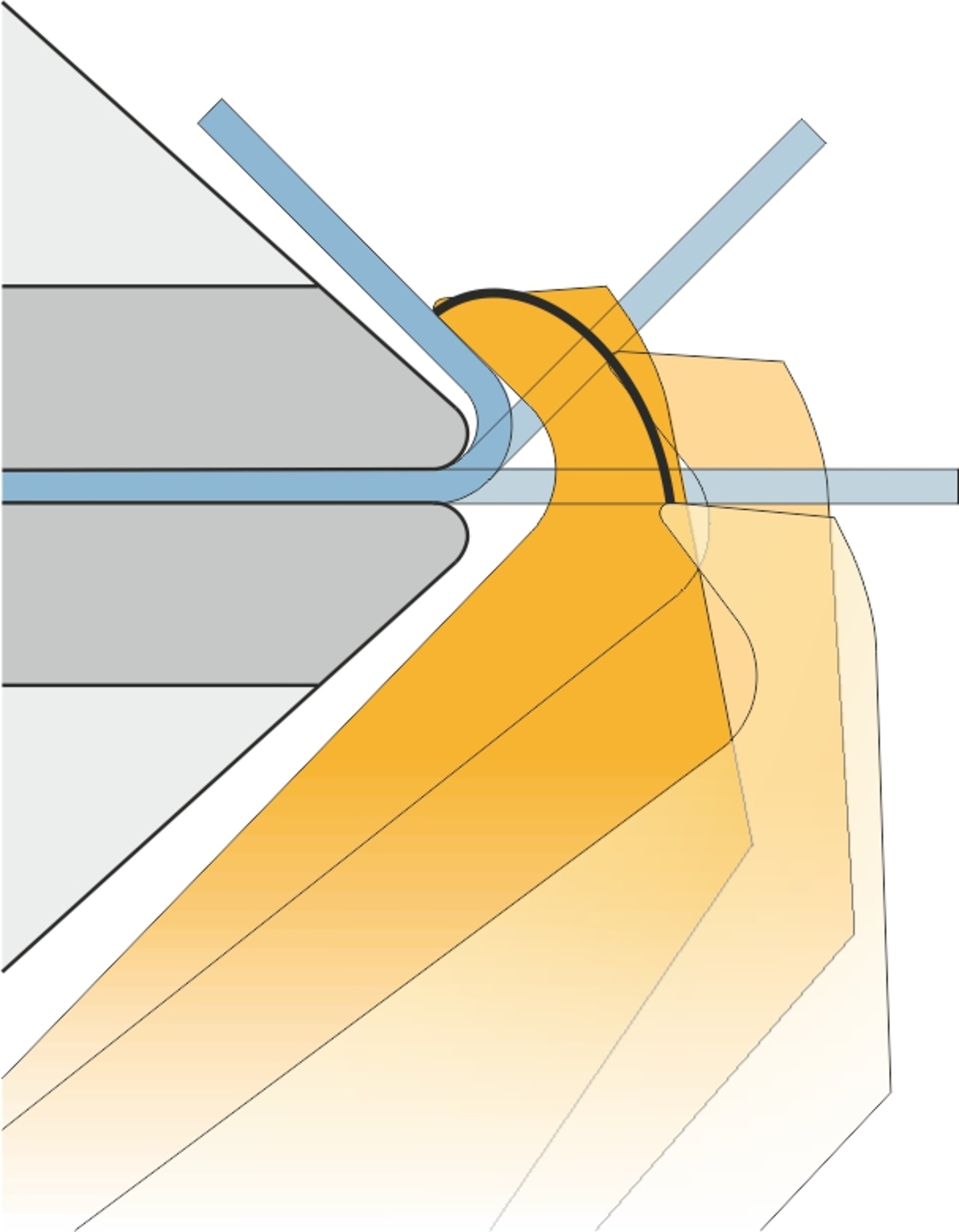

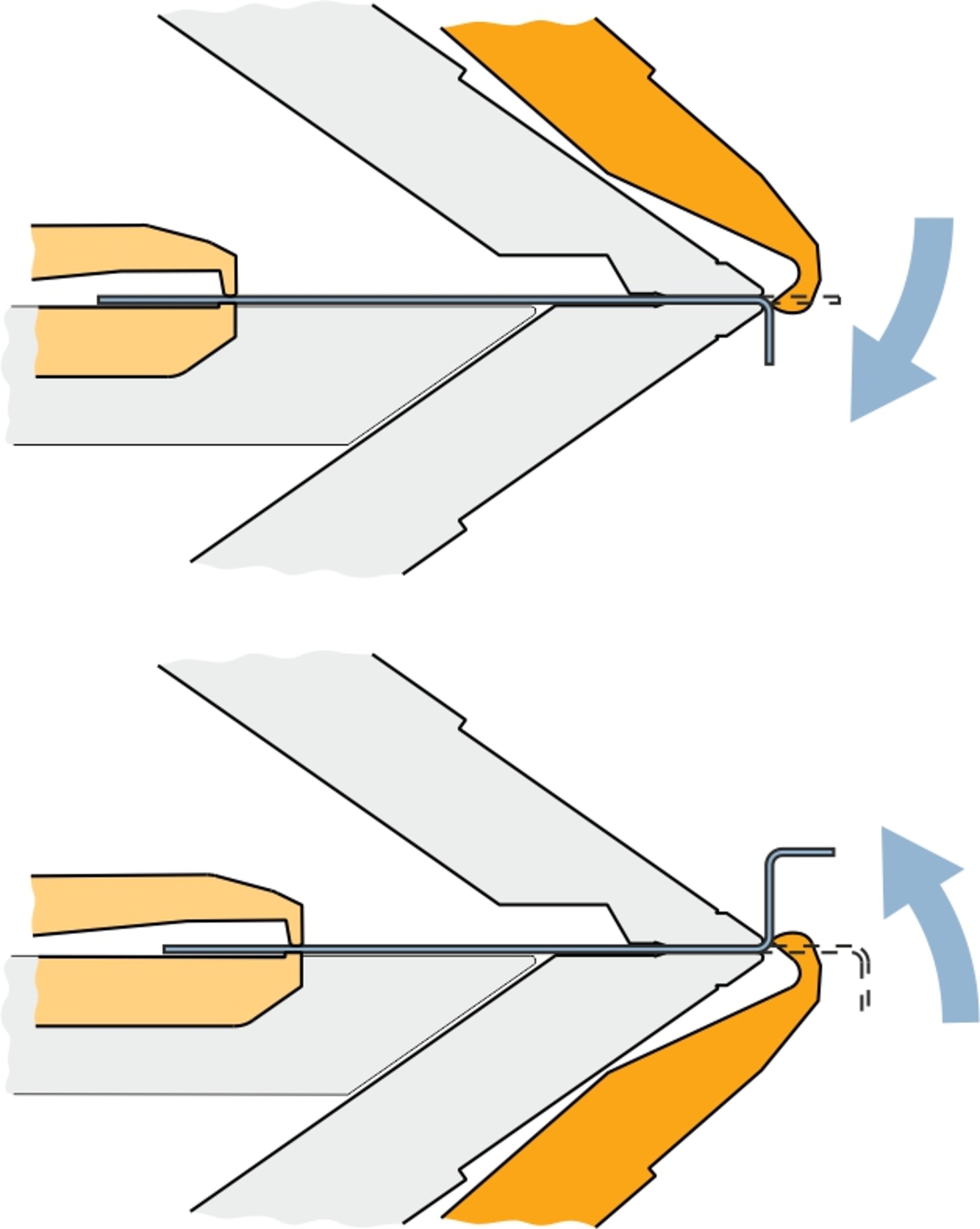

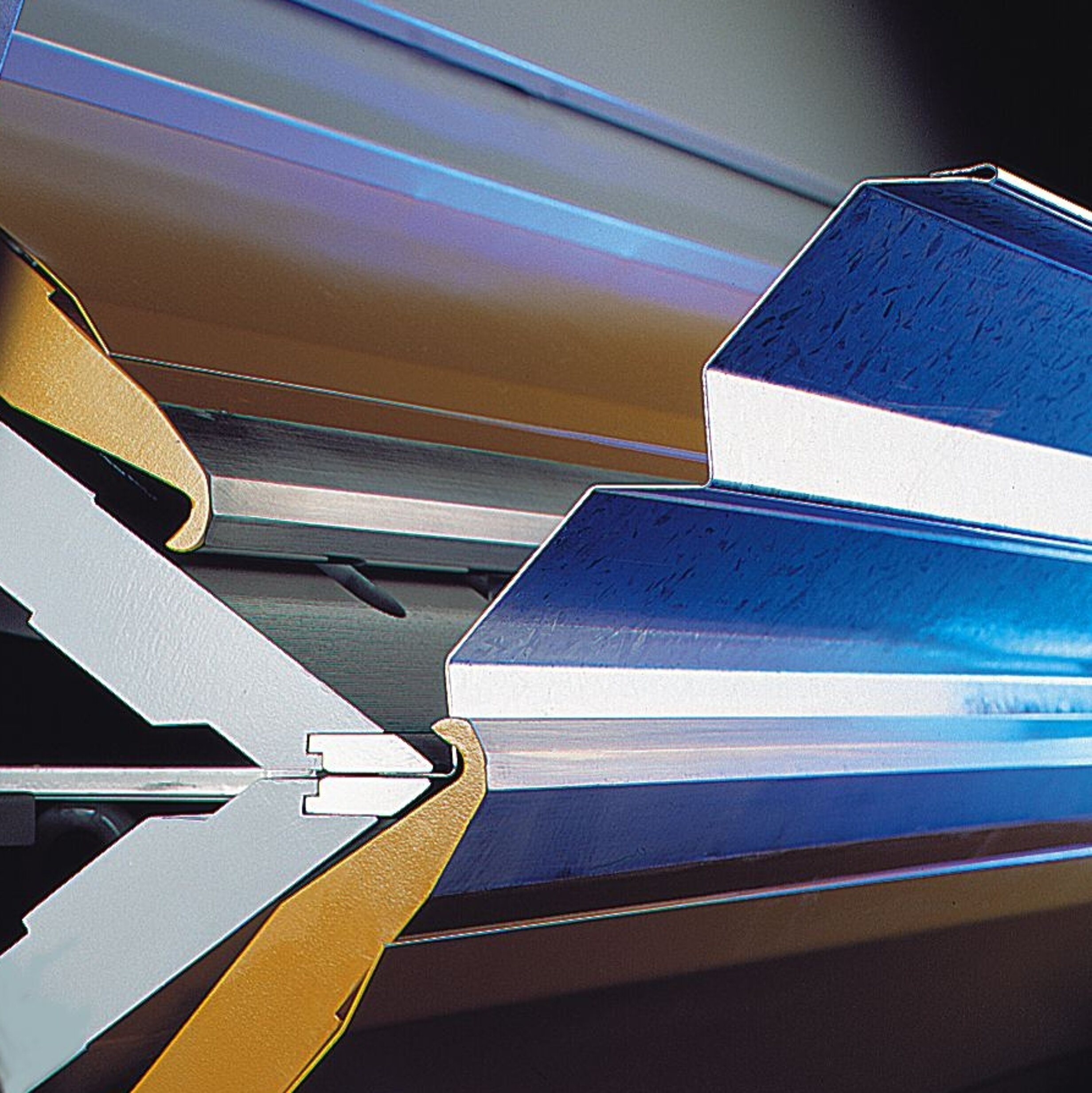

Biegen auf und ab

Das Biegen nach oben und unten macht ein Drehen der Bleche überflüssig. Durch kurze Fertigungszeiten, exakte Schenkelmaße und Winkel, hohe Produktivität und niedrige Stückkosten macht sich das XXL-Center in kürzester Zeit bezahlt.

  • Kein Wenden der Biegeteile erforderlich
  • Geringe Schwenkbewegung der Biegewangen
  • Schnelle Biegeabläufe
  • Hohe Produktivität, kurze Amortisationszeit

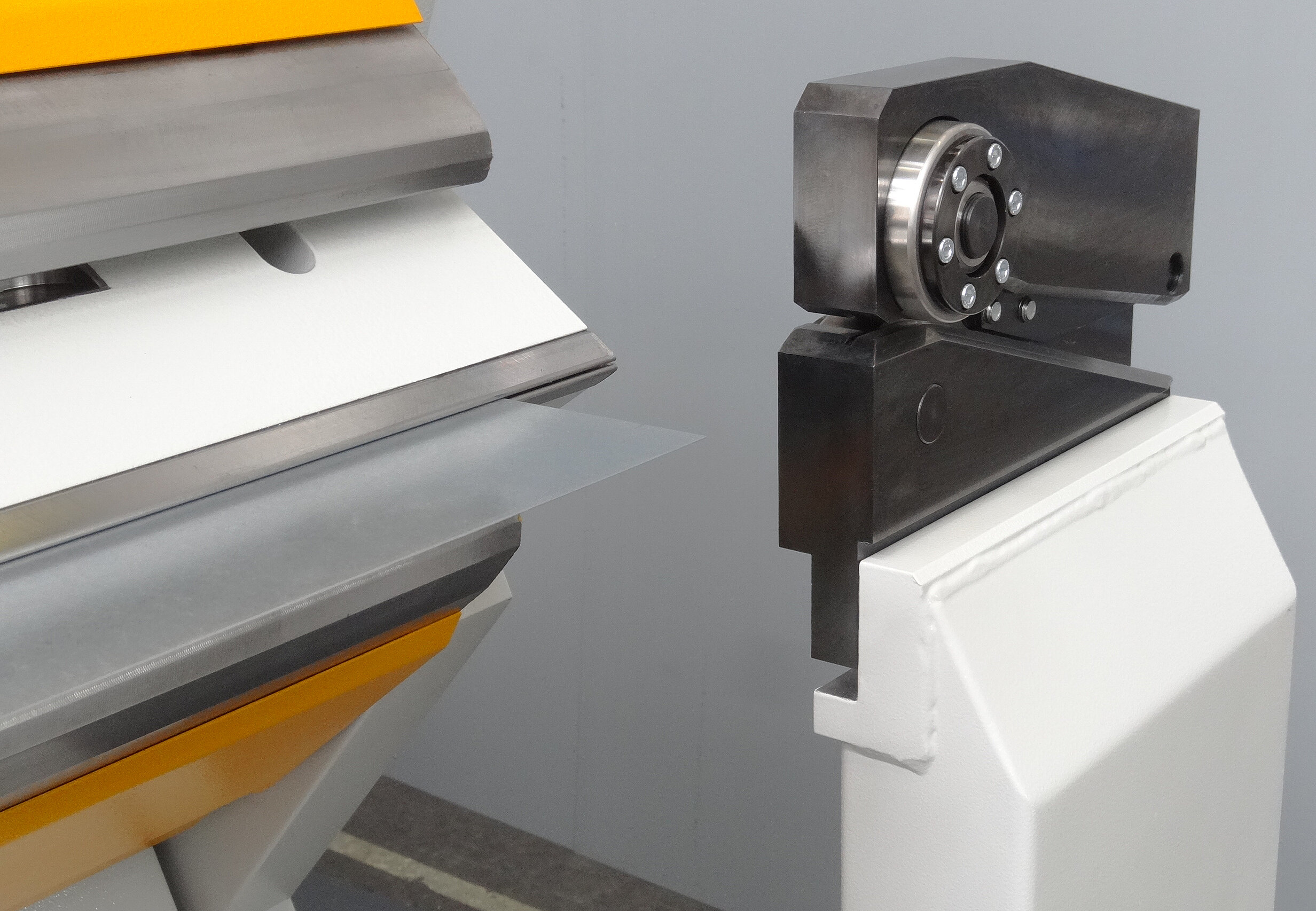

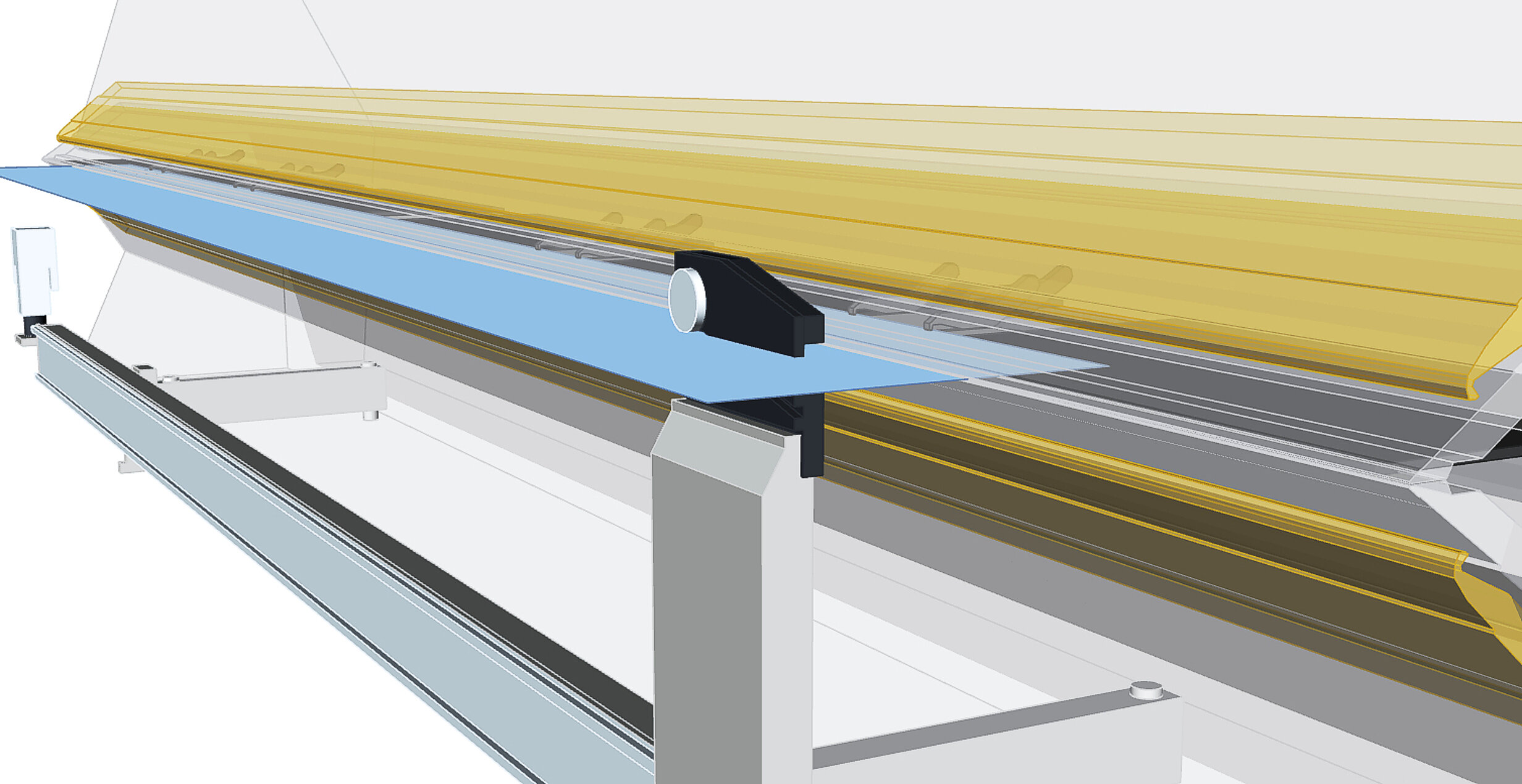

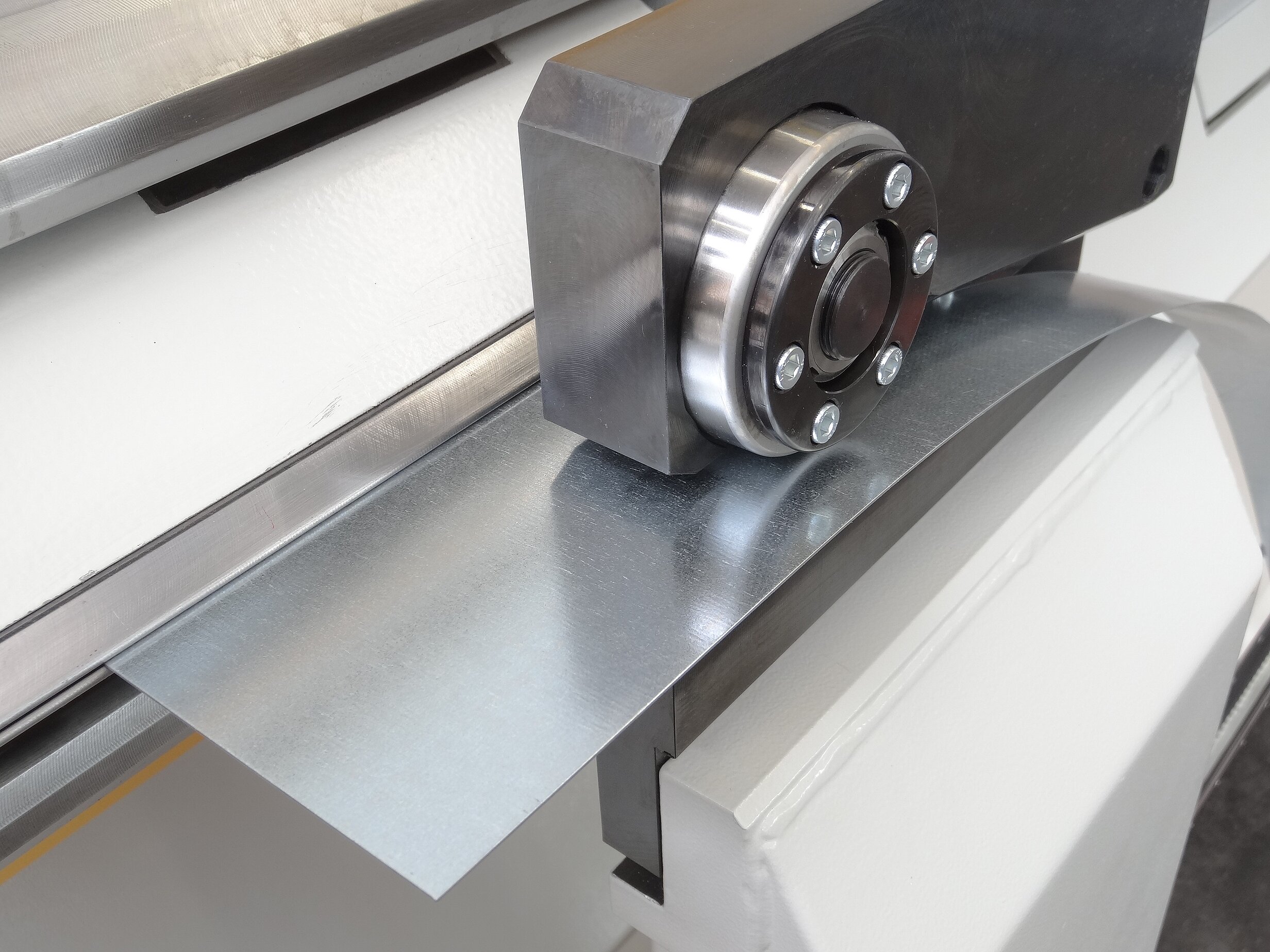

CutModul am XXL-Center

Wird das CutModul angewählt, zeigt die Software an welcher Stelle der Bediener den Materialstreifen einlegen soll. Das XXL-Center zieht das Blech automatisch ein, richtet es aus und positioniert es auf Maß. Die Oberwange spannt den Materialstreifen und die rechts an der Maschine angeordnete Schneideinheit schneidet das Werkstück auf das eingegebene Maß.

  • Materialstreifen auf die exakte Breite schneiden
  • CutModul einsetzbar bis 1,5 mm Stahlblech
  • Schnittspalt und Überdeckung der Schneidmesser einstellbar
  • Verfügbar für 4 und 6 Meter Maschinen
  • Nachrüstbar an XXL-Centern der zweiten Generation

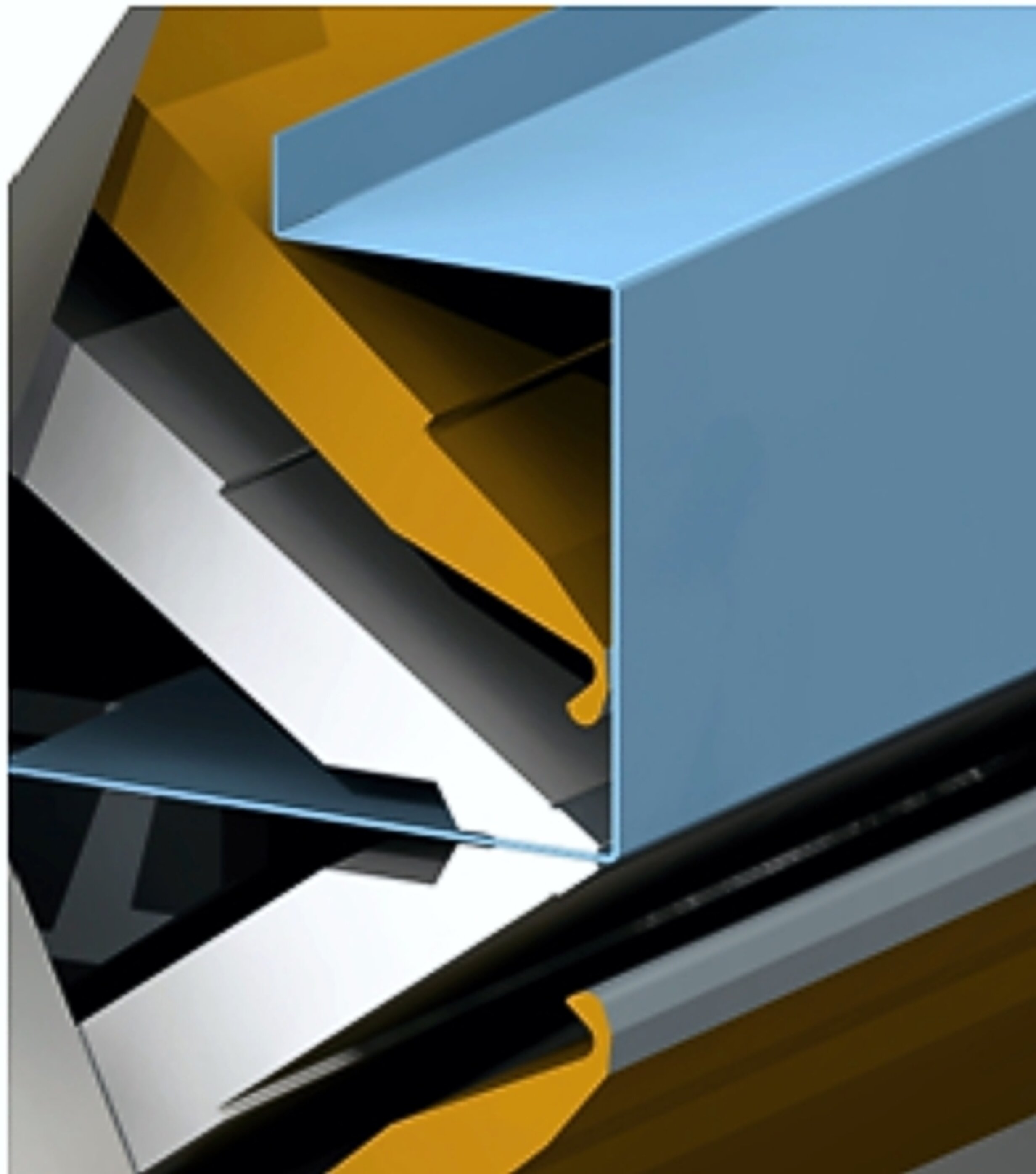

Komplexe Teile biegen

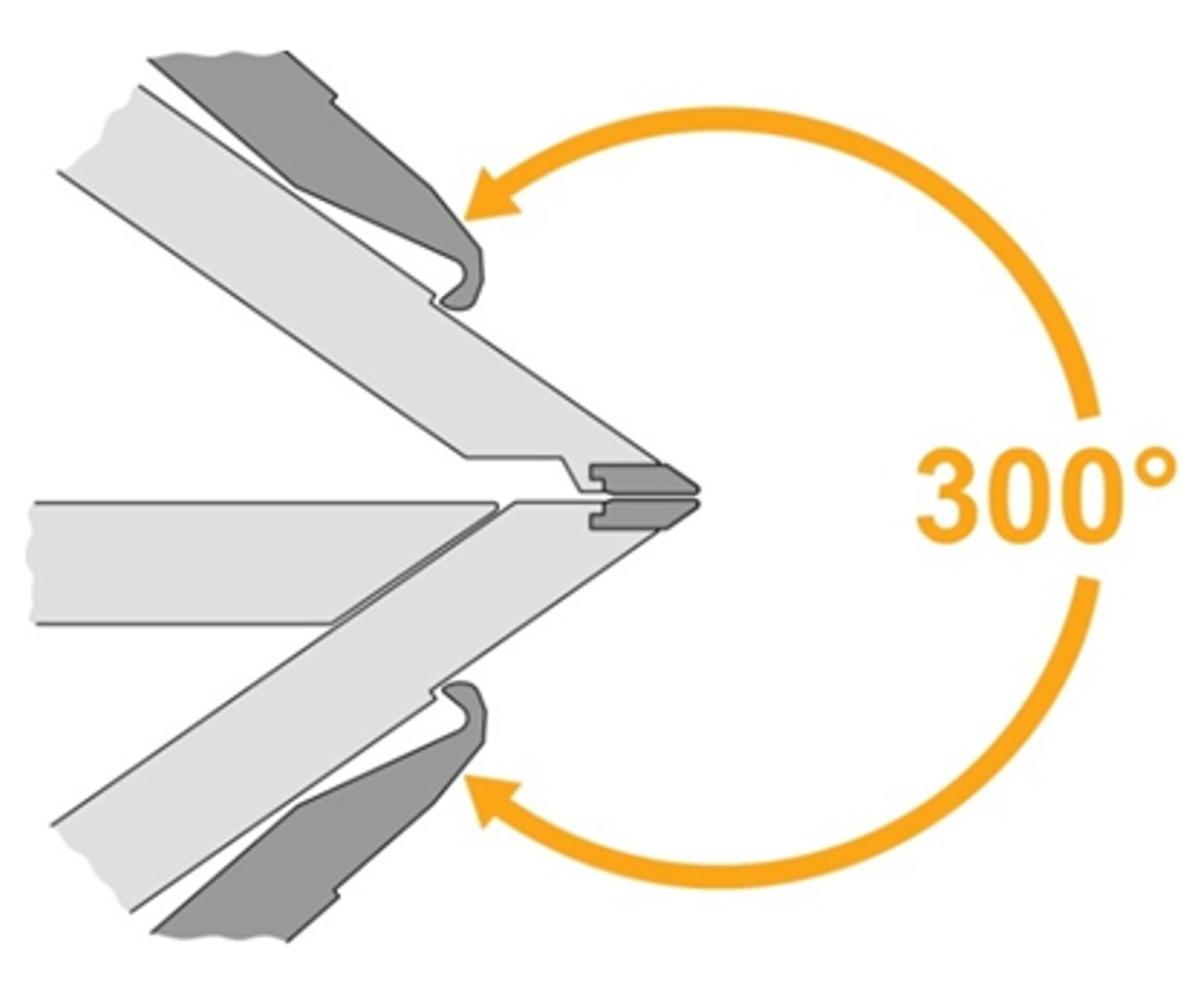

RAS hat das XXL-Center mit einem Maximum an Freibereich vor den Biegewangen gestaltet und hat sich diesen Aspekt auch patentieren lassen. Der extrem große Freibereich von 300 Grad schafft Freiraum auch für die komplexesten Biegegeometrien.

  • Unbeschränkte Gestaltungsfreiheit für die Biegeteile
  • Biegewange steht für Gegenbiegungen bereits im Teil

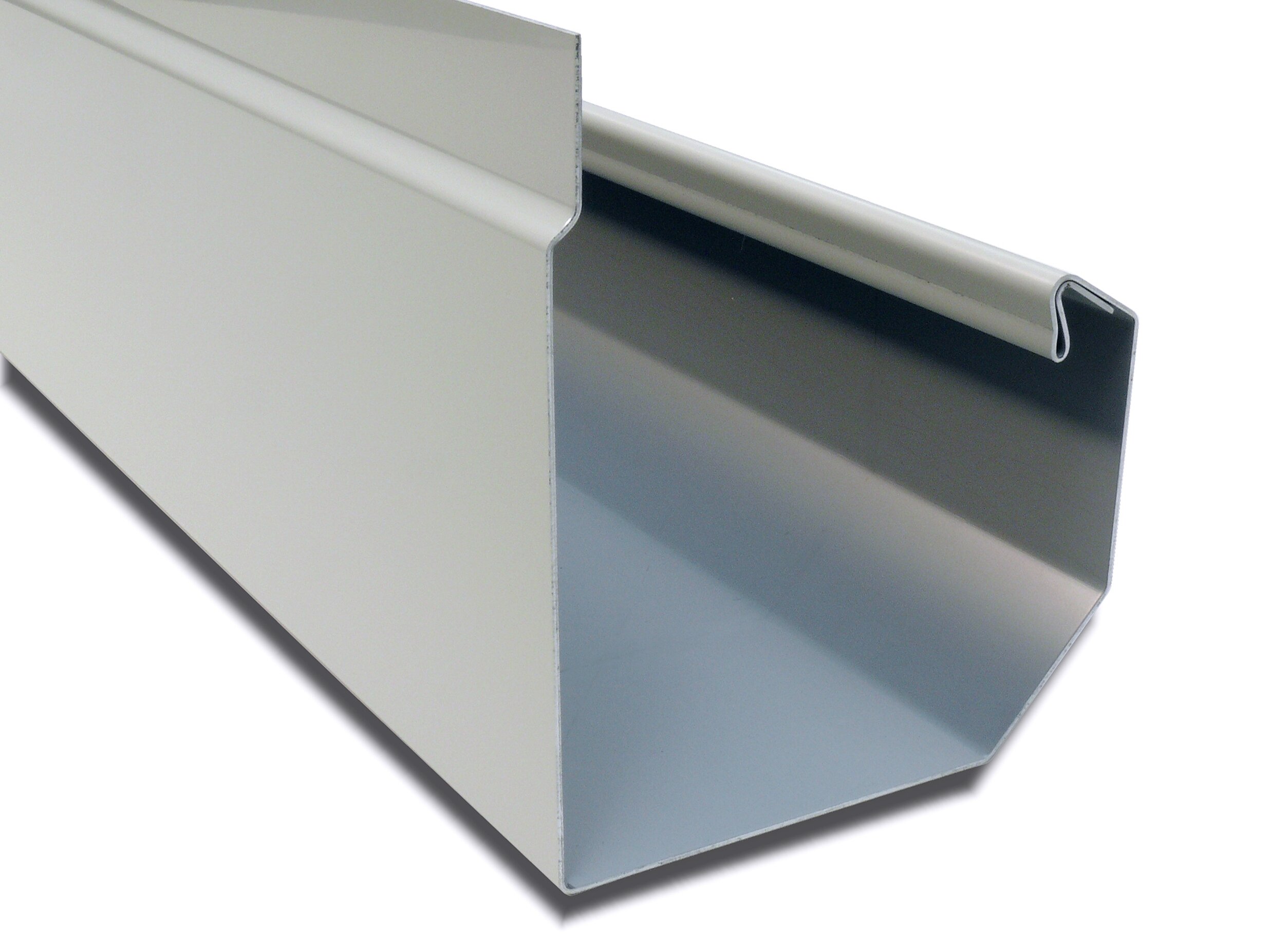

Perfekte Oberflächen

Die Werkzeuge rollen auf der Blechoberfläche ab und biegen vorbeschichtete Materialien, ohne deren Oberfläche zu beschädigen.

  • Kratzfreies Biegen empfindlicher Materialien
  • Kein Aufbau von Zinkabrieb
  • Kein Werkzeugverschleiß

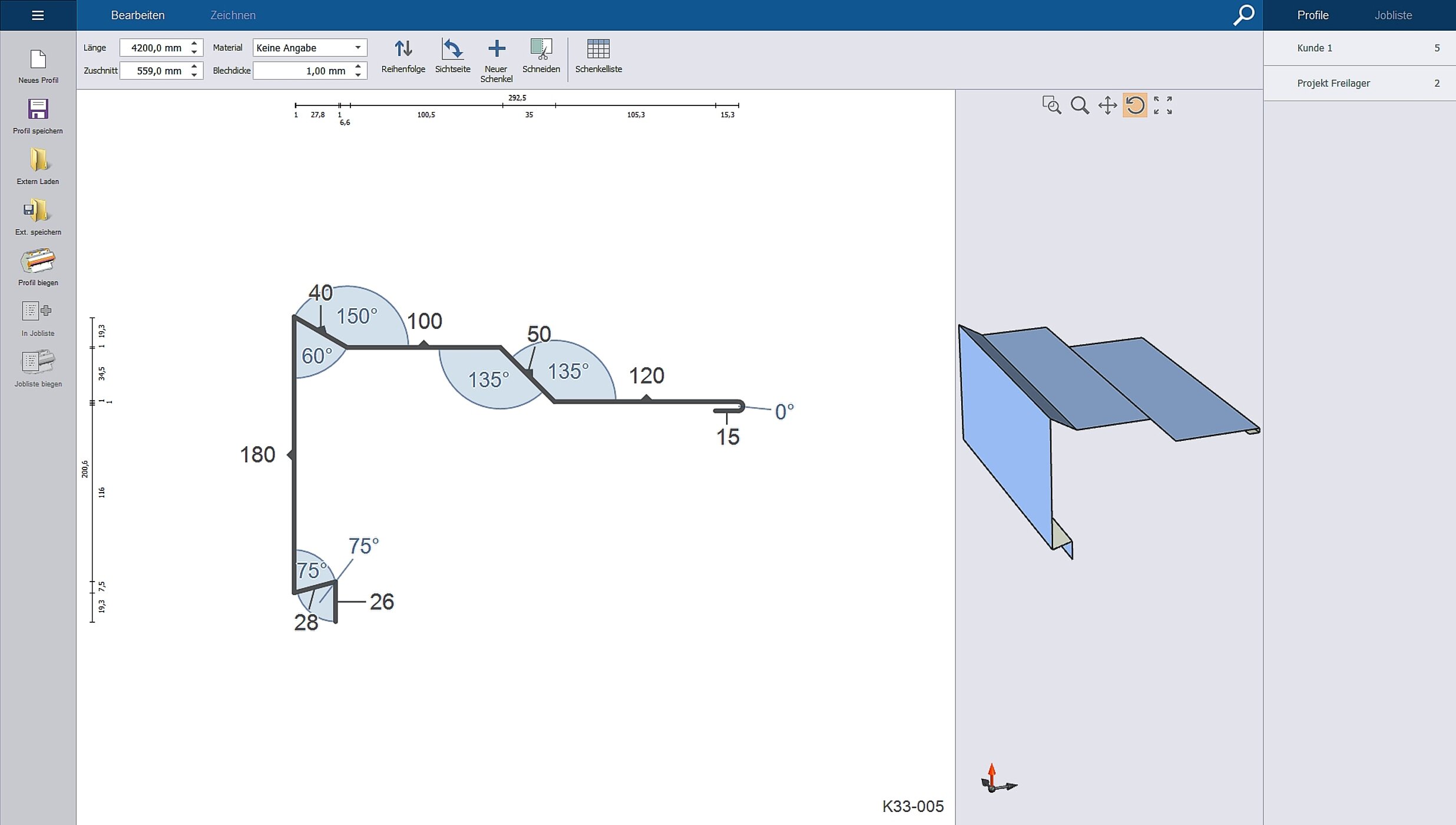

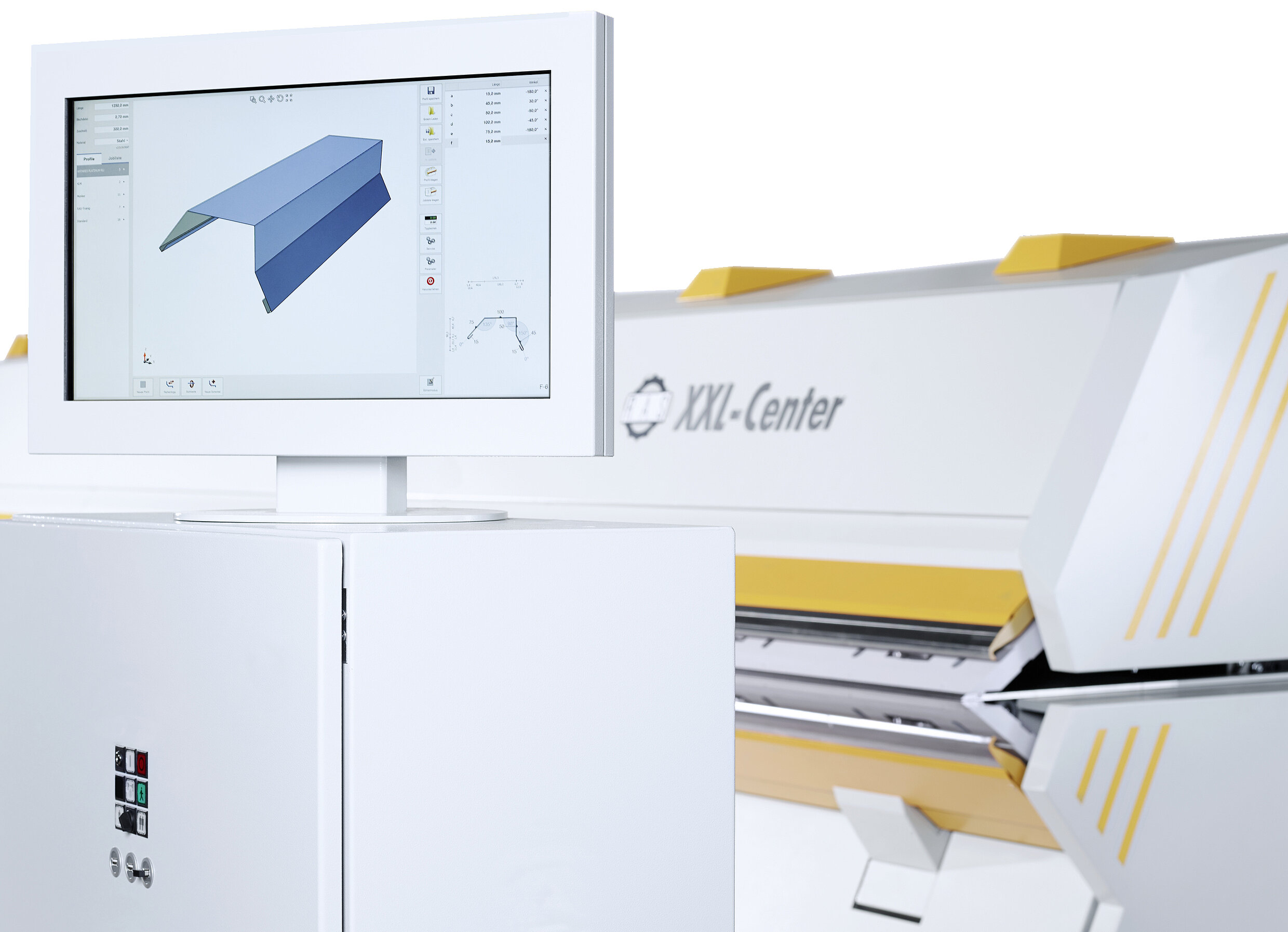

Automatische Programmierung der Biegeteile

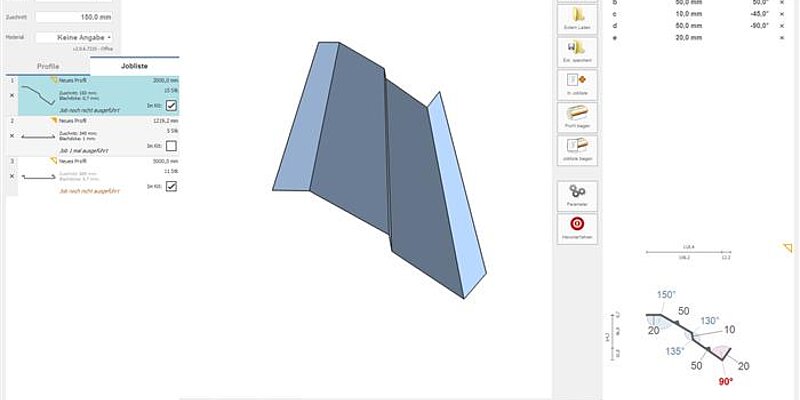

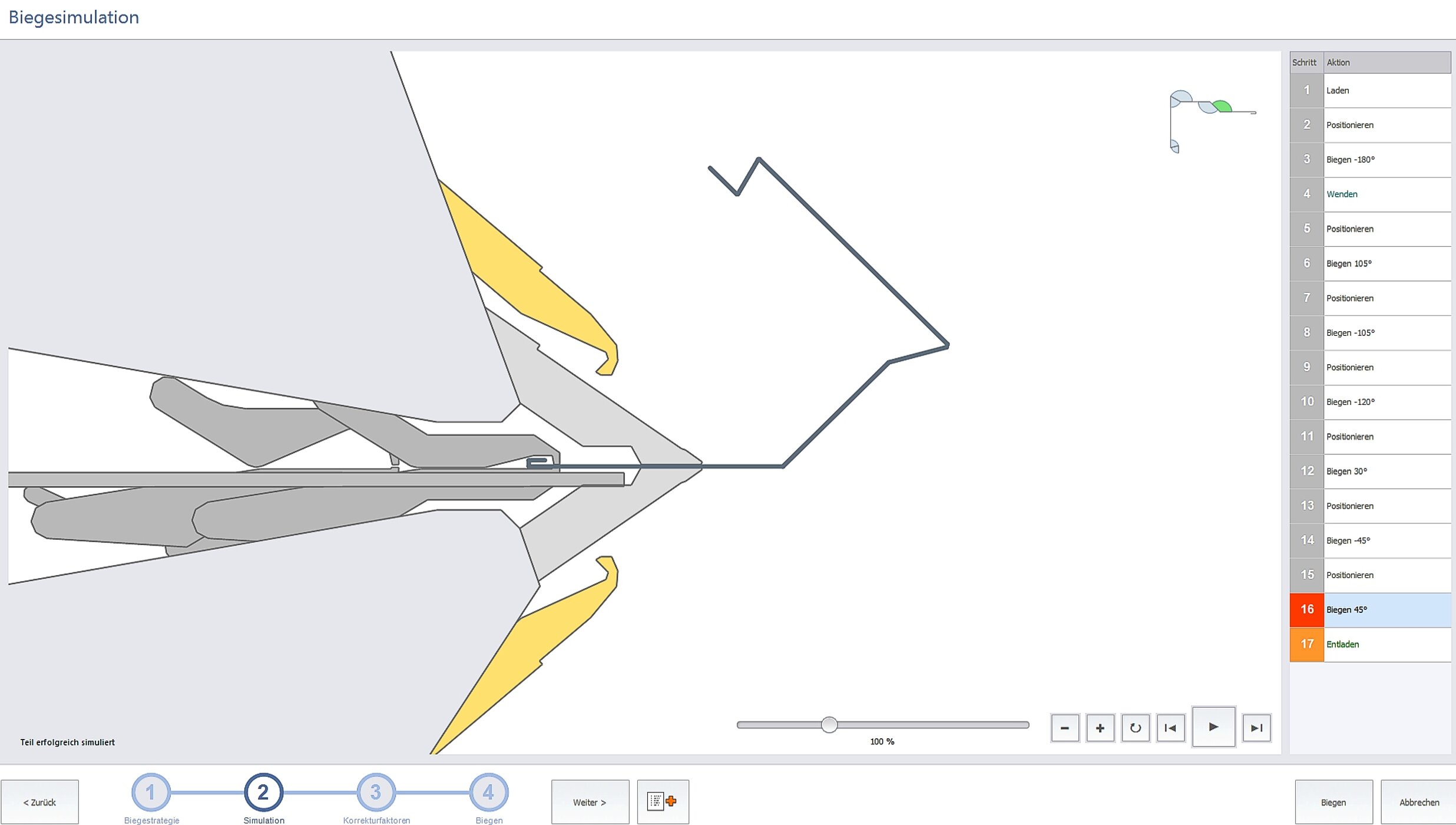

Der Bediener zeichnet das Profil auf dem Touch-Monitor oder mit der Office-Software im Büro. Die Bendex-Software programmiert das Biegeteil automatisch und schlägt die beste Biegestrategien vor. Die Software simuliert den gesamten Programmablauf wahlweise in einer 2D oder 3D.

  • Maße und Winkel auch bei komplexen Profilen gut lesbar
  • Automatisches Programmieren des Biegeablaufs mit nur einem Mausklick
  • Keine Expertenkenntnisse erforderlich

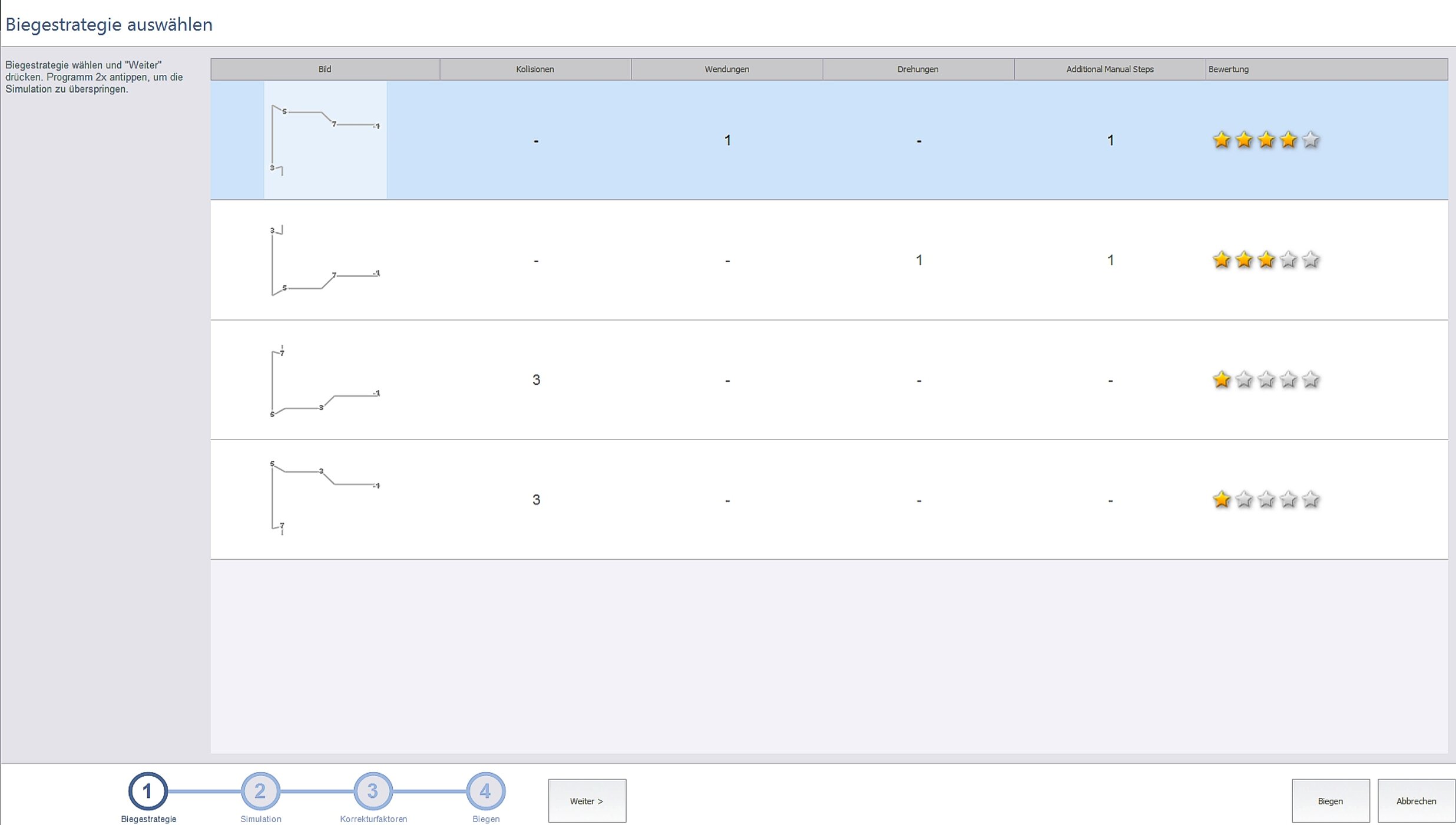

  • Software schlägt die besten Ablauf mit einem 5-Sterne Ranking vor
  • 2D oder 3D Simulation des Biegeablaufs
  • Visualisieren eventueller Kollisionen
  • Mit Office-Software: Programmierung und Machbarkeitsprüfung im Büro

Programmfunktionen

Die einzigartige und mächtige Bendex-Software programmiert die Biegeteile automatisch. Ihrer enorme Funktionsvielfalt steigert den Durchsatz und die Produktivität der Maschine um ein Vielfaches.

  • Material- und Blechdickenauswahl (Auto-Winkelkorrektur)
  • Umschläge: geschlossen, offen, Tropfen
  • Radien biegen
  • Abwicklung berechnen (Innenmaße)
  • Profilarchiv, Joblisten, Ähnlichteilsuche
  • Auftragsabwicklung über Bendex-Software (Professional / Ultimate)
  • Online-Support über TeamViewer
  • Online Software Updates
DATENBLATT
RAS XXL-Center – Technische Daten
RAS XXL-Center Langbiegezentrum

RAS 75.04-2

RAS 75.06-2
Biegelänge 4240 mm 6400 mm
Blechdicke max (400 N/mm²) 1,5 mm 1,5 mm
Blechdicke max (750 N/mm²) 1,0 mm 1,0 mm
Blechdicke max (200 N/mm²) 2,0 mm 2,0 mm
Freibereich vor den Wangen bis zu 300° 300°
Ausfahrbare Einlegetische ja ja
Automatisches Ausrichten ja ja
Greiferzangen ja ja
Programmierung automatisch automatisch
Cut-Modul optional optional
Maschinenabmessungen 6400 x 3500 mm 8600 x 3500 mm
YOUR SUCCESS!
Erfolgsgeschichten mit dem XXL-Center
Schütze GmbHXXL-Center und Bendex erschließen neues Geschäftsfeld

Auf ihrer Homepage berichtet die Schütze GmbH, dass sie in eine Spaltanlage und eine hochmoderne XXL-Center Schwenkbiegemaschine investiert hat. Dadurch sei es möglich, Kantteile schnell und wirtschaftlich herzustellen und zu liefern. Das Geheimnis des Erfolgs ist jedoch auch die Organisation im Hintergrund und die Bendex.professional Software. Erst die Kombination von Maschine und Software führte zu der erzielten Effizienz.

weiterlesen
Feilmeier AGAuf Geschwindigkeit getrimmt

2014 stand bei der Feilmeier AG die Beschaffung eines weiteren Langbiegezentrums mit Doppelbiegefunktion an. Also einer Maschine, die nach oben und unten biegen kann, ohne das Blech dabei wenden zu müssen. Ausschlaggebend für die Entscheidung, ein RAS XXL-Center zu kaufen, war vornehmlich die vollintegrierte Bendex-Software, die ein Kantteil automatisch programmiert. Firmeninhaber Ludwig Feilmeier hatte ganz klare Vorstellungen was er von einem neuer Doppelbieger erwarte. Durch den großen Freiraum vor den Wangen kann Feilmeier heute Profile liefern, die früher gar nicht oder nur mit sehr viel Mühe machbar waren.

weiterlesen
H&H Architectural MetalsEffizienzsteigerung durch RAS XXL-Center

Jim Huff, Inhaber von H&H Architectural Metals aus Denver erzählt stolz: „Früher haben wir zum Biegen einer komplizierten Dachrinne 20 Minuten mit 2 Personen benötigt. Mit dem RAS XXL-Center biegen wir heute 2 Rinnen mit einer Person in 2 1/2 Minuten.“ Maschinenbediener Kevin zieht dabei zwei Blechstreifen seitlich auf die ausgefahrenen Maschinentische. Das XXL-Center richtet die Platinen automatisch aus und biegt die Rinne komplett fertig. Jim Huff schmunzelt: „Vor 35 Jahren haben meine Frau Kathy und ich H&H Architectural Metals mit 6 Dollar und 38 Cent Startkapital gegründet.“ Heute arbeitet die Firma in einem eigenen 5500 qm Gebäude mit modernstem Maschinenpark. Die Nachfolge ist durch Sohn Chad Huff auch gesichert.

weiterlesen
SCHRAG-GruppeXXL-Center bei Schrag: Nun auch 8-Meter lang ...

Die SCHRAG-Gruppe ist spezialisiert auf die Herstellung und den Vertrieb von Kantprofilen für den Industriebau. Um die selbst gesteckten Ziele wie Zuverlässigkeit, Schnelligkeit und Qualität dauerhaft erreichen zu können setzt das Unternehmen mehrere XXL-Center Langbiegezentren mit der automatischen Programmierung der Biegeteile ein. Bernd Wurmbach, Technischer Leiter der SCHRAG Kantprofile GmbH, vergleicht: „Wenn wir ein 0,75 mm in 5 Meter Länge mit sechs bis sieben Kantungen biegen ist das XXL-Center sicher um 50% schneller als unsere anderen Biegemaschinen.“

weiterlesen
FN-Profilblech Center GmbHSchnell und genau

Seit November 2002 hat die FN-Profilblech Center GmbH aus Bad Rappenau ein RAS XXL-Center im Einsatz. Schon heute kann sich der Spezialist für Biegeteile an Dach und Wand die Arbeit ohne dieses leistungsfähige Langbiegezentrum nicht mehr vorstellen. Was früher drei Schichten auf eine Presse und einer Langbiegemaschine brauchte, erledigt das XXL-Center heute in anderthalb Schichten.

weiterlesen
Rudolf Wiegmann Umformtechnik GmbHMit XXL xx-schnell

Seit März 2002 produziert die Rudolf Wiegmann Umformtechnik GmbH aus dem niedersächsischen Bersenbrück ihre Kantprofile mit einem XXL-Center. Der Spezialist für Kantprofile für Dach und Wand verarbeitet pro Jahr 2500 Tonnen Coilmaterial und 200 Tonnen Platinen aus Stahl und Aluminium. Ein gut bestücktes Vormateriallager, eine schnelle und präzise Fertigung, sowie eine eigene Montagefirma machen die Wiegmann Unternehmensgruppe zu einem gefragten und zuverlässigen Partner im Industriebau.

weiterlesen
