Komplexe Profile automatisch biegen

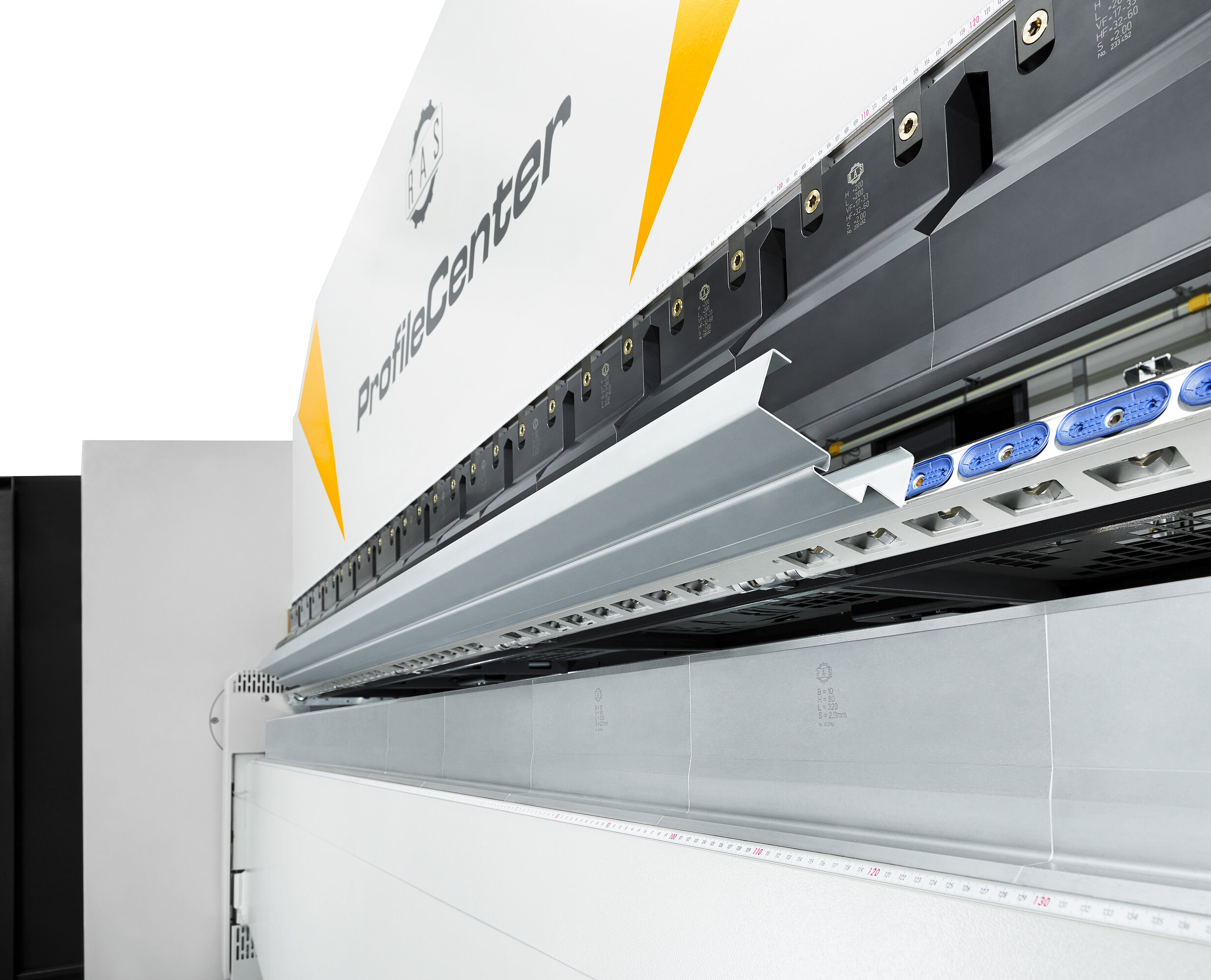

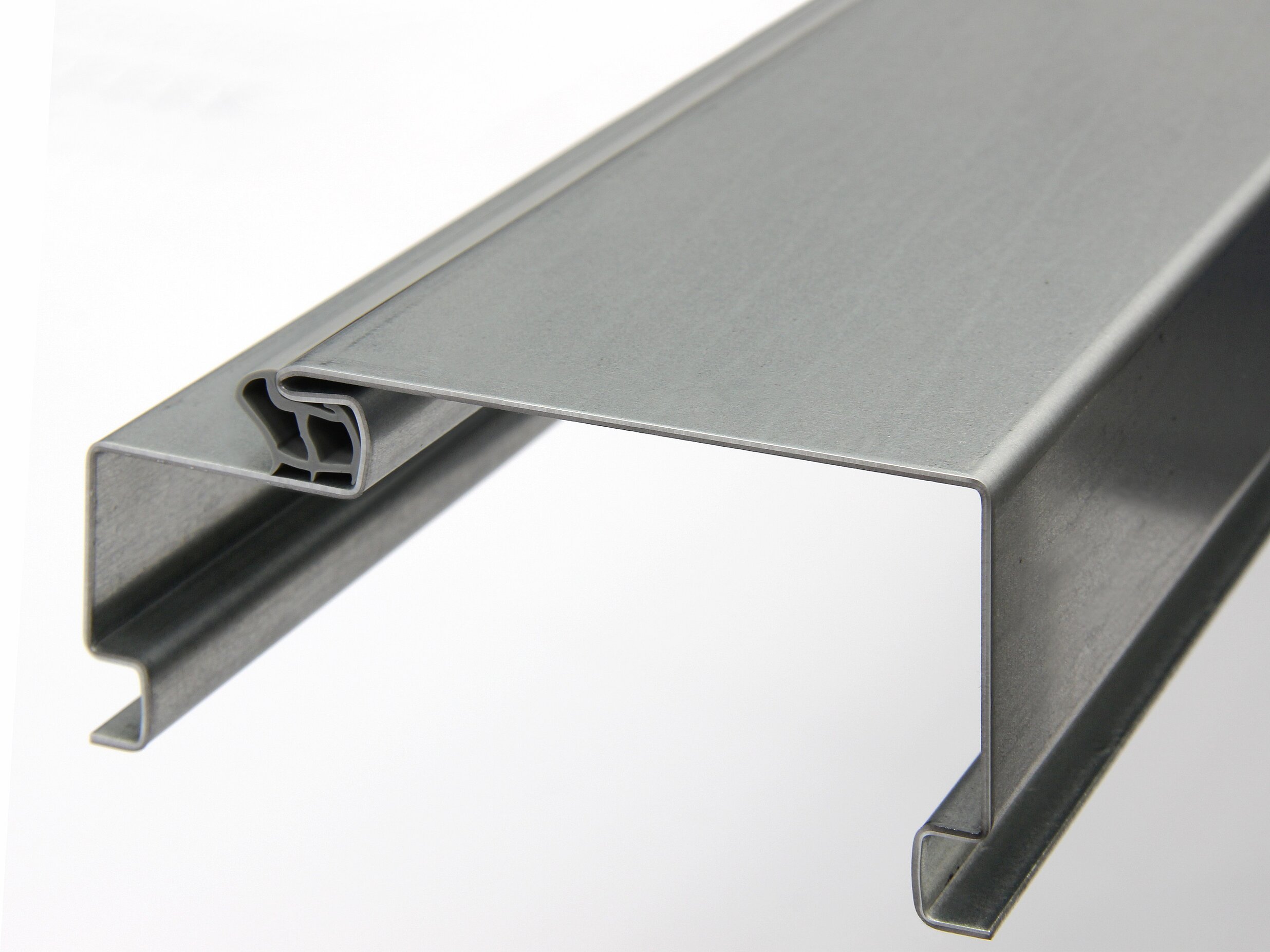

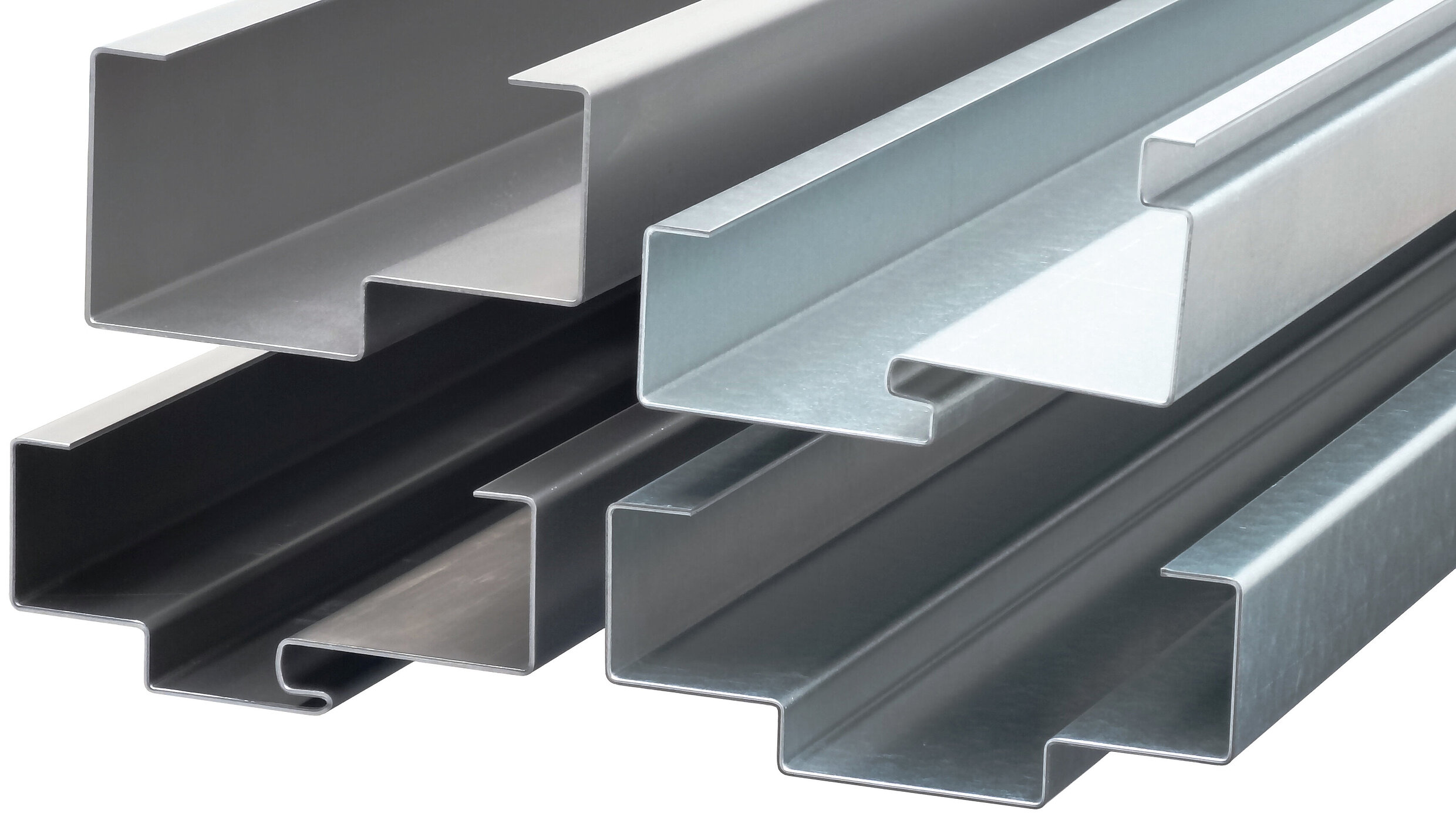

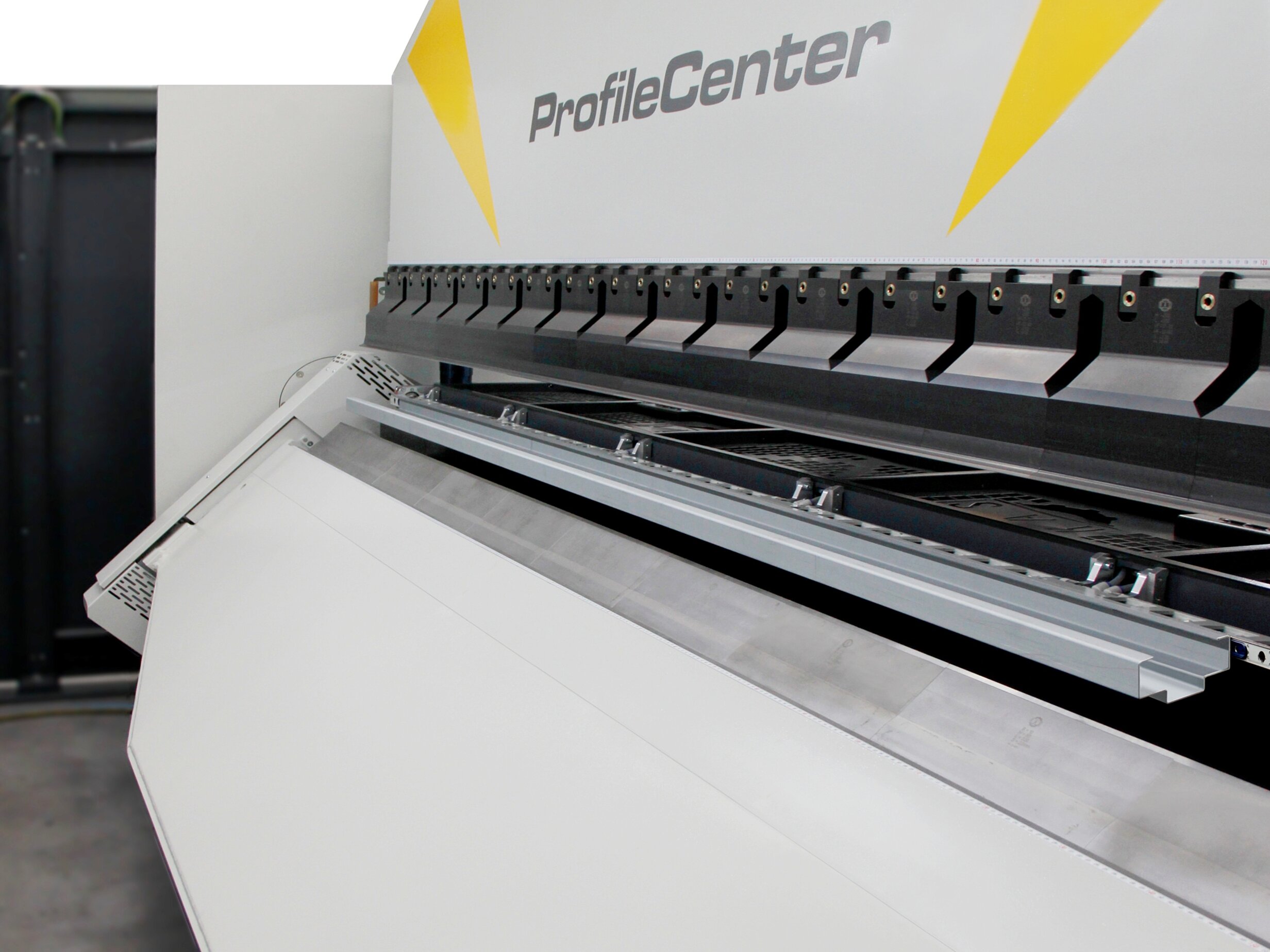

Das ProfileCenter ist ein Biegezentrum für Metallprofile bis maximal 3200 mm Länge und 700 mm Platinenbreite. Die Kapazität der Maschine ist auf 2 mm Stahlblech oder 1,5 mm Edelstahl ausgelegt. Das ProfileCenter nutzt das Schwenkbiege-Verfahren zum flexiblen Biegen von Profilen wie zum Beispiel Türzargen, Aufzugprofile oder Kabelkanäle. Präzisionsbiegen in Losgröße 1 ist nicht nur in Reichweite, sondern Realität!

FlexGripper Handhabungssystem

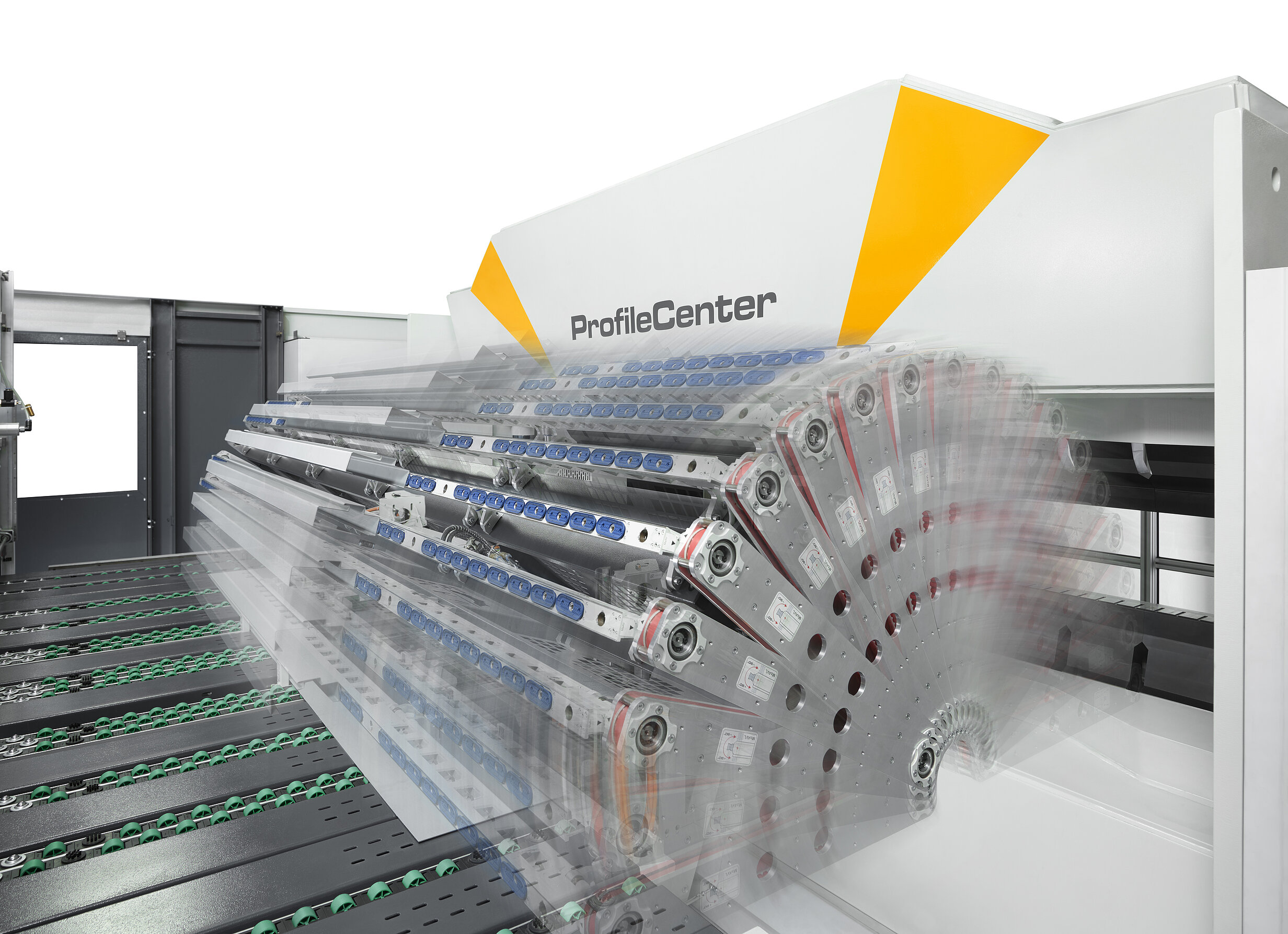

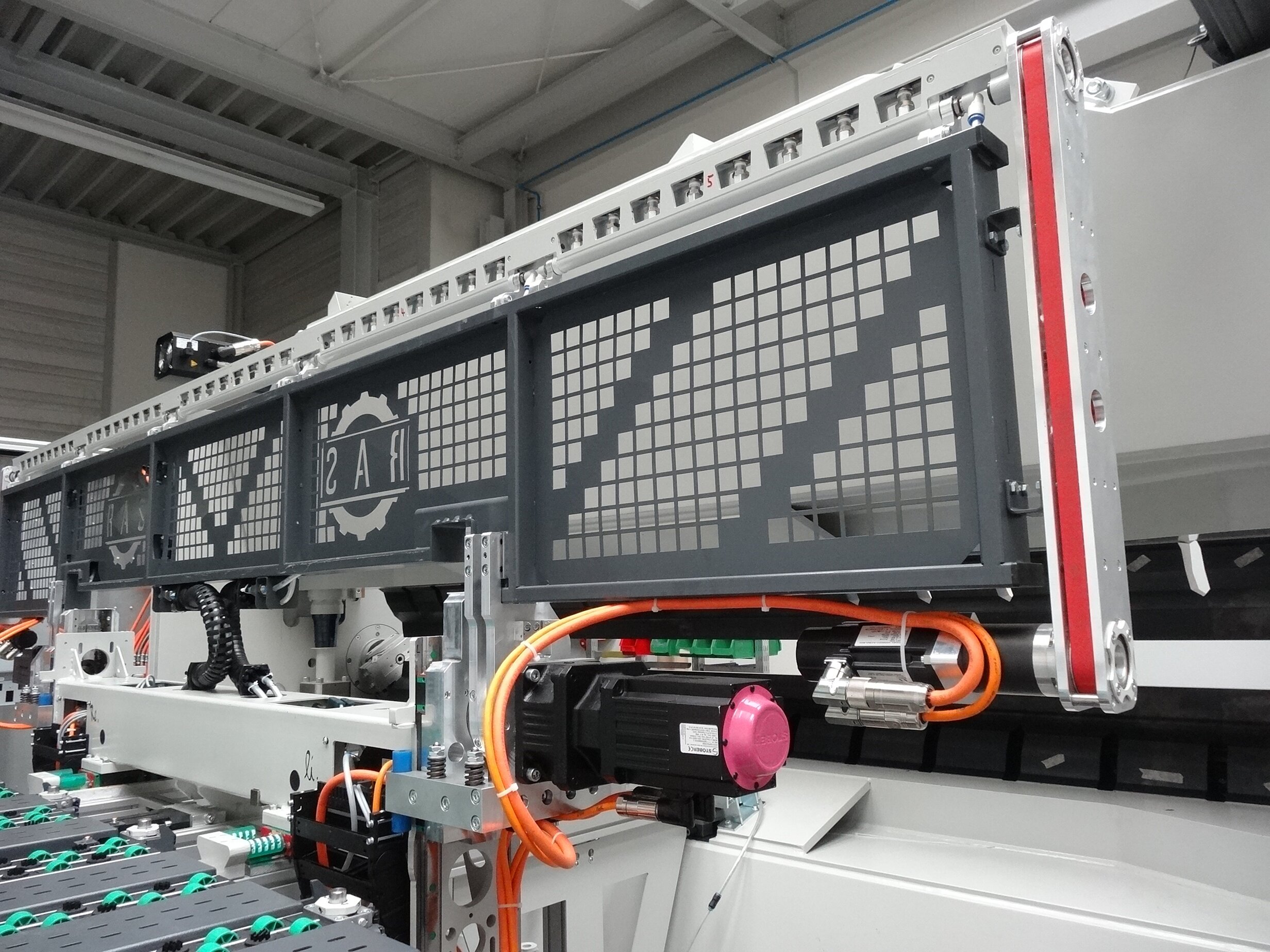

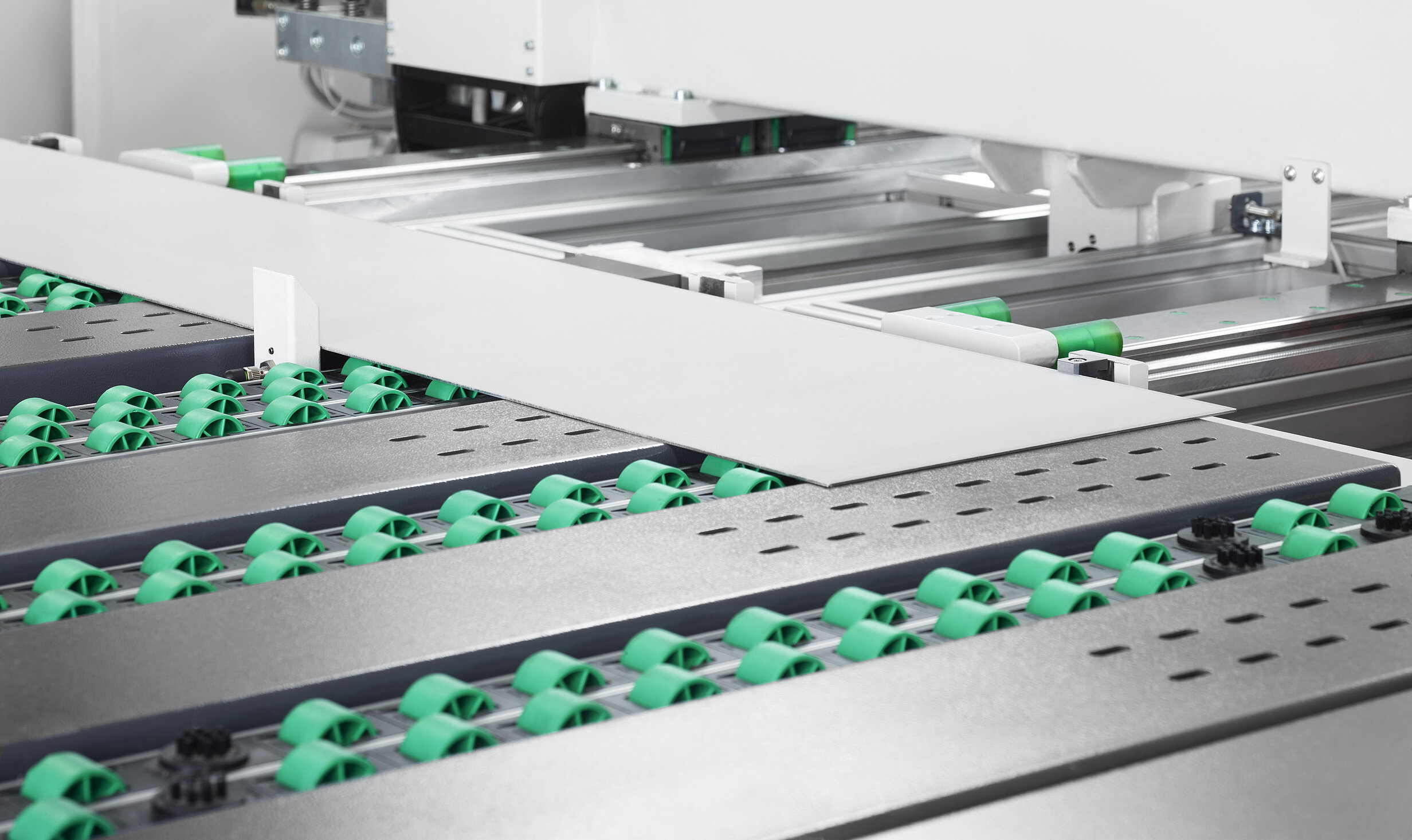

Das einzigartige FlexGripper Handhabungssystem positioniert, dreht und wendet das Biegeteil automatisch während des Biegeablaufs. Der multiflexible Saugrahmen greift die Platine dabei mit bis zu 40 Saugern, deren Vakuum von einer on-Board Vakuumpumpe erzeugt wird. Die Saugerleiste kann das Biegeteil von unten, von oben oder von hinten greifen und während des Biegeablaufs automatisch seine Greifposition ändern.

• Automatisches Ausrichten der Platine
• Kein weiteres Anschlagen oder Ausrichten im Programmablauf
• Schnelle Biegeabläufe, hohe Produktivität
• Flexible Greifposition: von unten, oben oder hinten
• Vielfältige Teilegeometrien
• Rotation der Handachse (Saugerleiste)
• 5 Saugerkreise mit je 8 Saugern
• Integrierte Vakuumpumpe mit bedarfsgerechtem Luftverbrauch

Saugerleisten

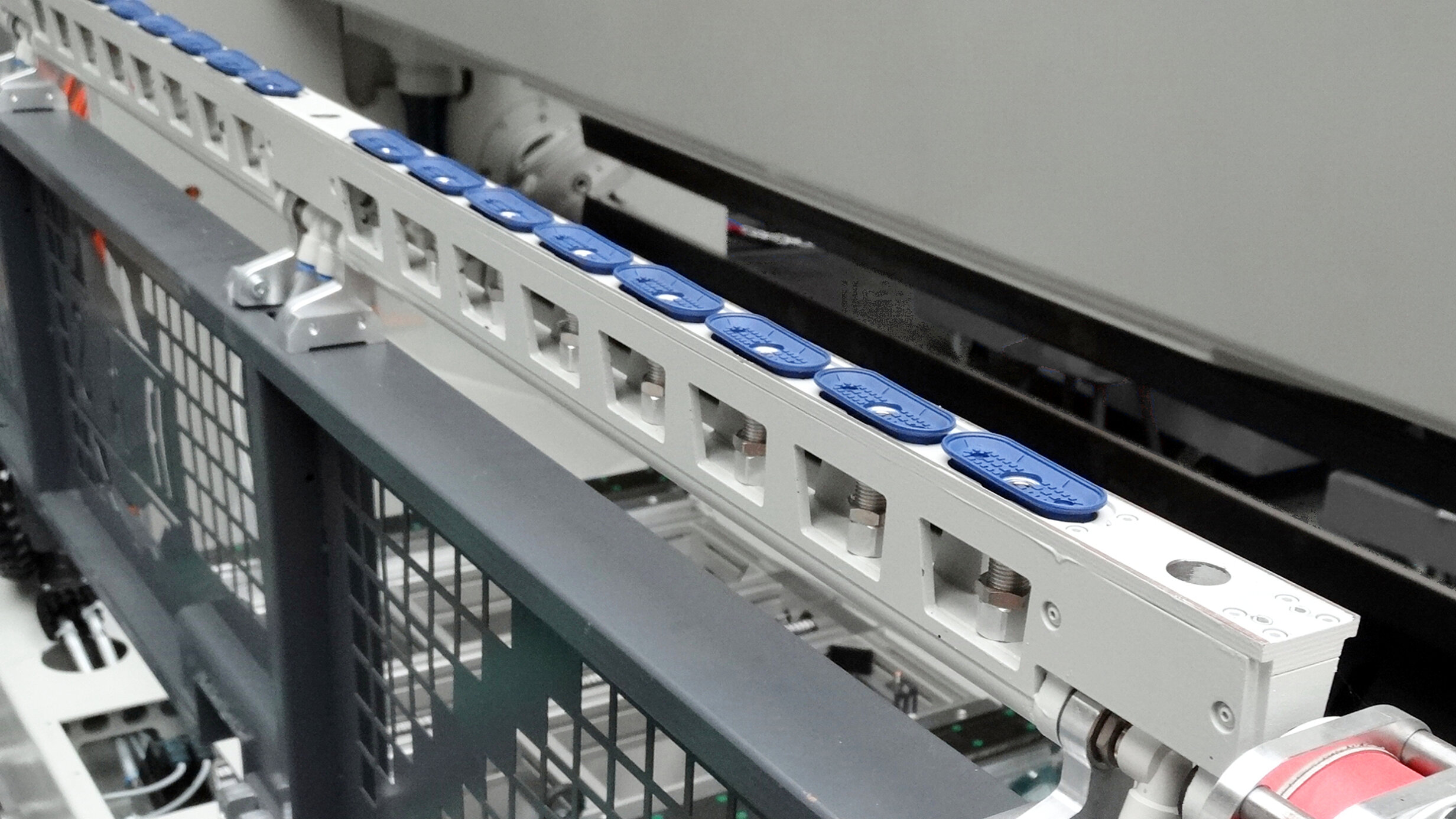

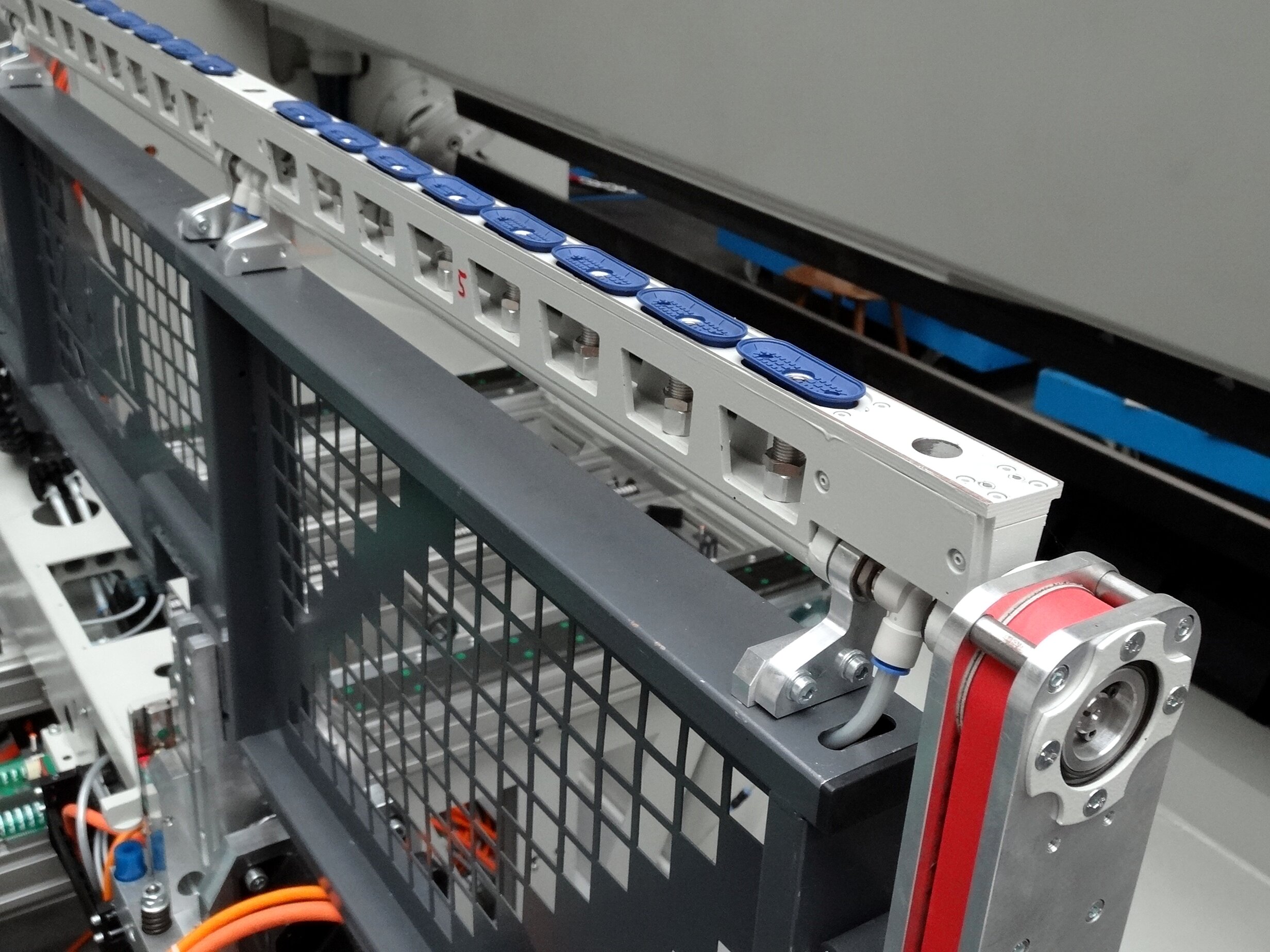

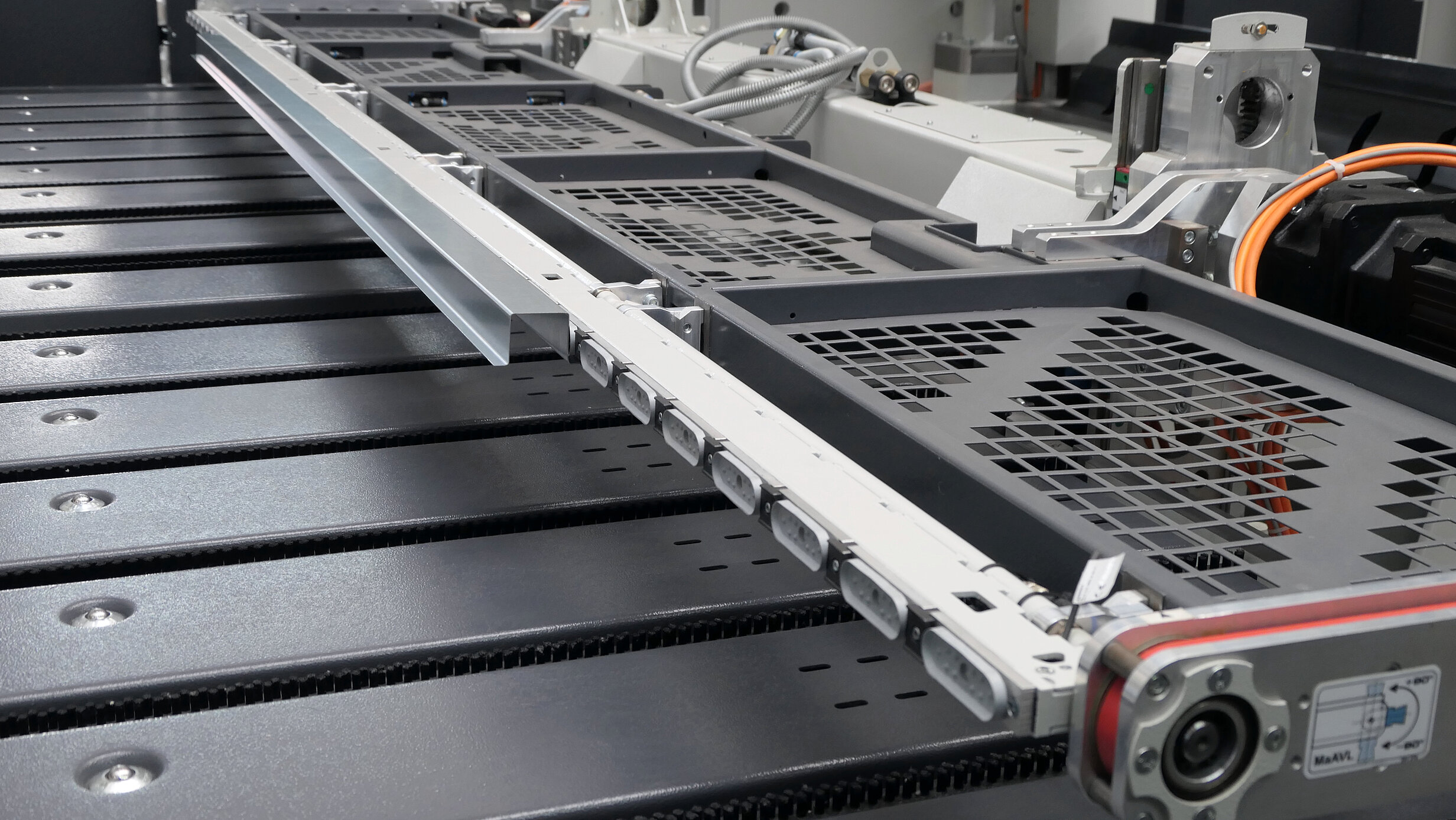

Bei den Saugerleisten des FlexGripper Handhabungssystems stehen zwei Varianten zur Verfügung. Um das komplette Spektrum an möglichen Blechdicken und Platinenabmessung abzudecken, verwendet man die breite Saugerleiste. Für kleinere Profile (z.B. mehrteilige Zargen) ist auch eine schmale Saugerleiste verfügbar. Bei dieser Saugleiste sind die max Blechdicke und die max Platinenabmessung jedoch reduziert.

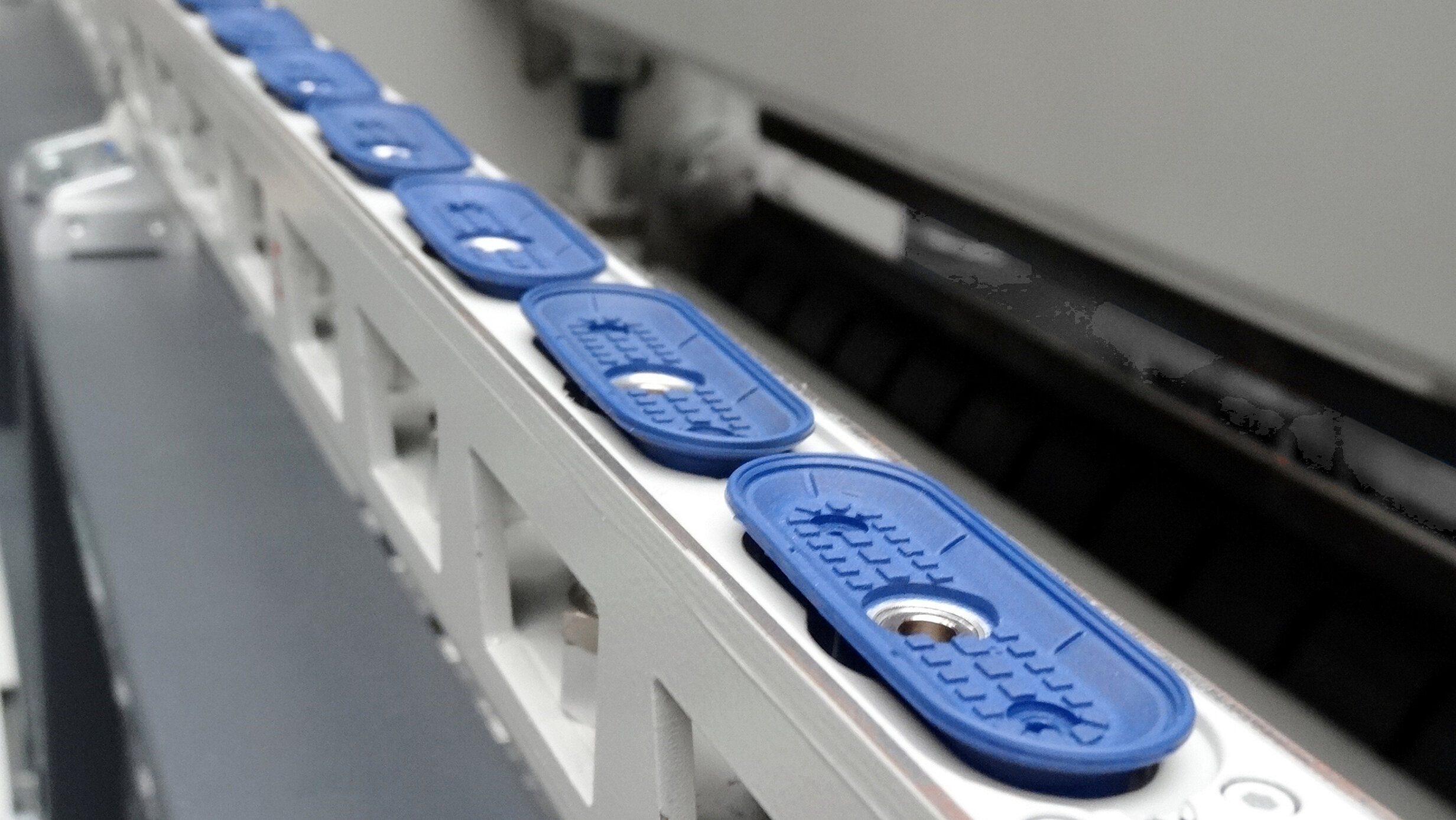

• Breite Saugerleiste: Gerade Saugfläche am Profil von 33 mm benötigt

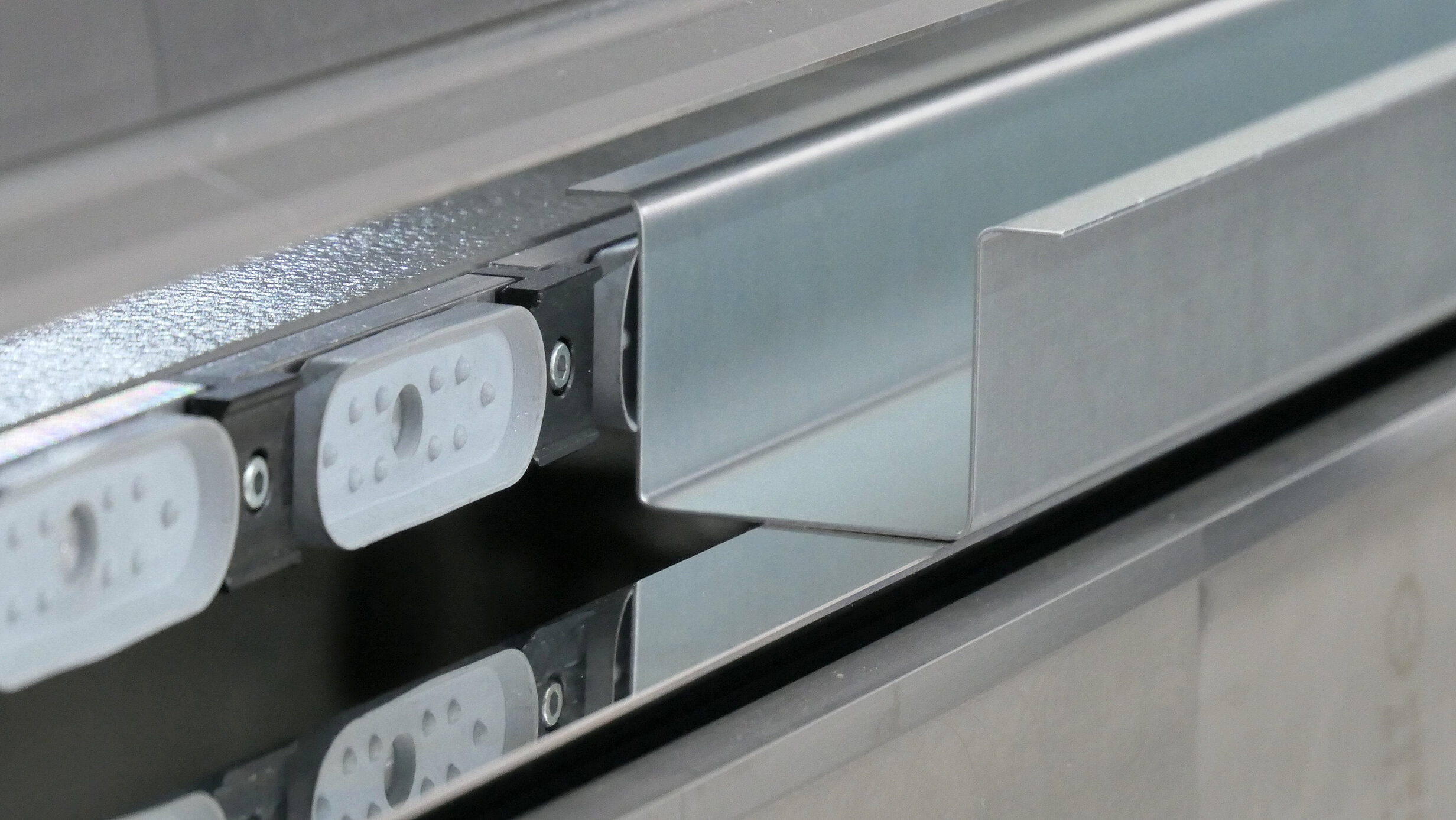

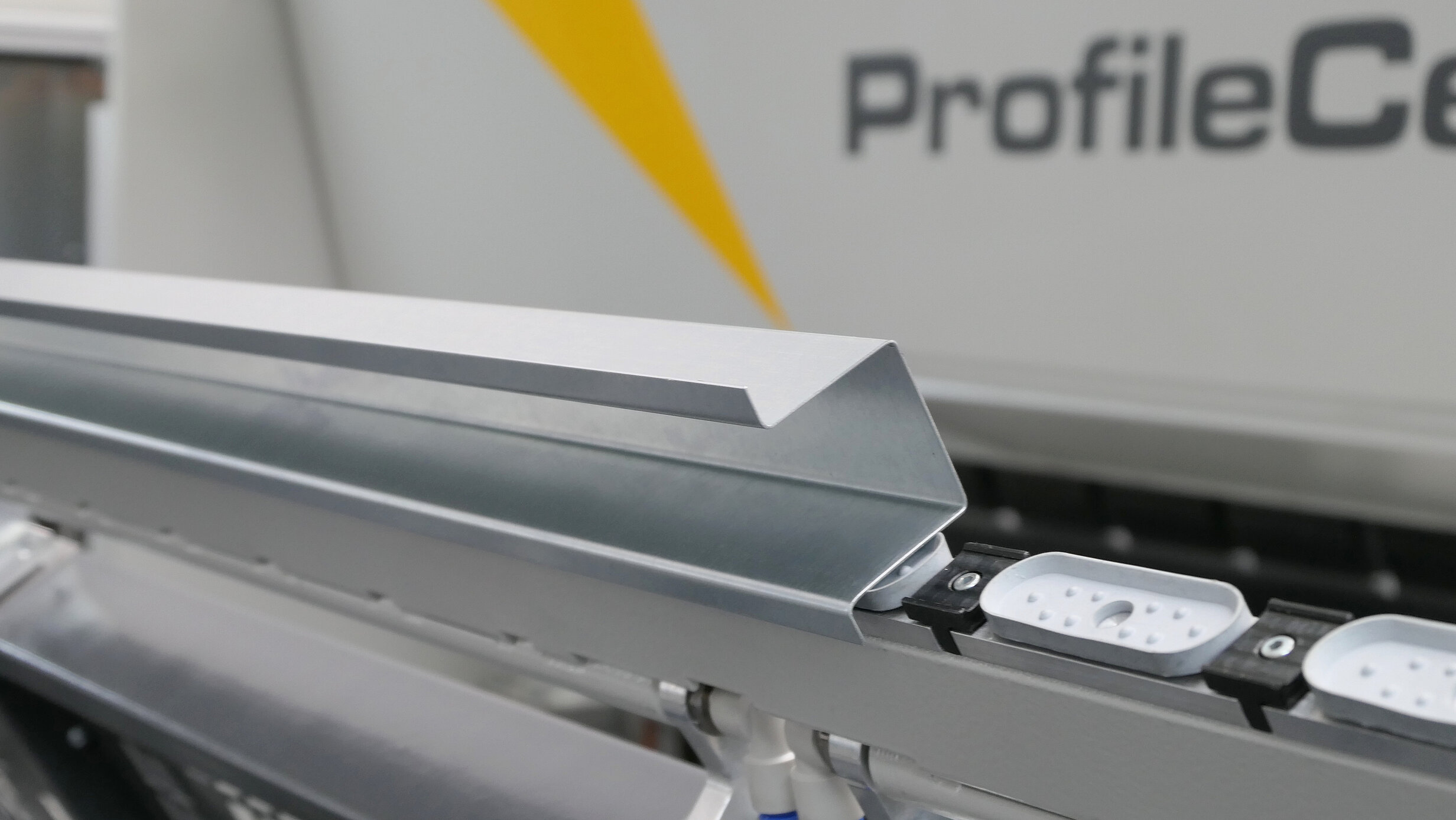

• Schmale Saugerleiste: Gerade Saugfläche am Profil von 20 mm benötigt

Biegen nach oben und unten

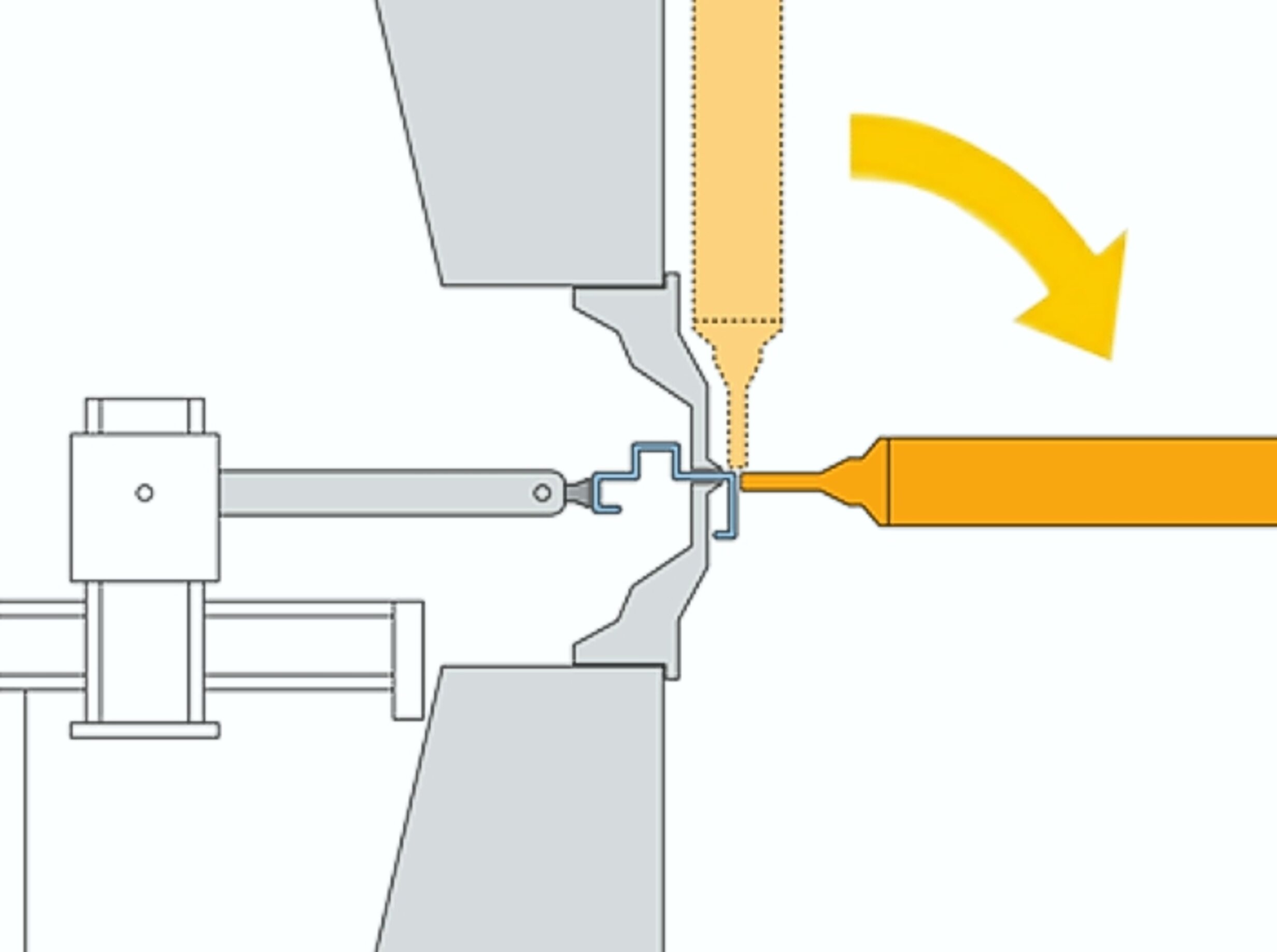

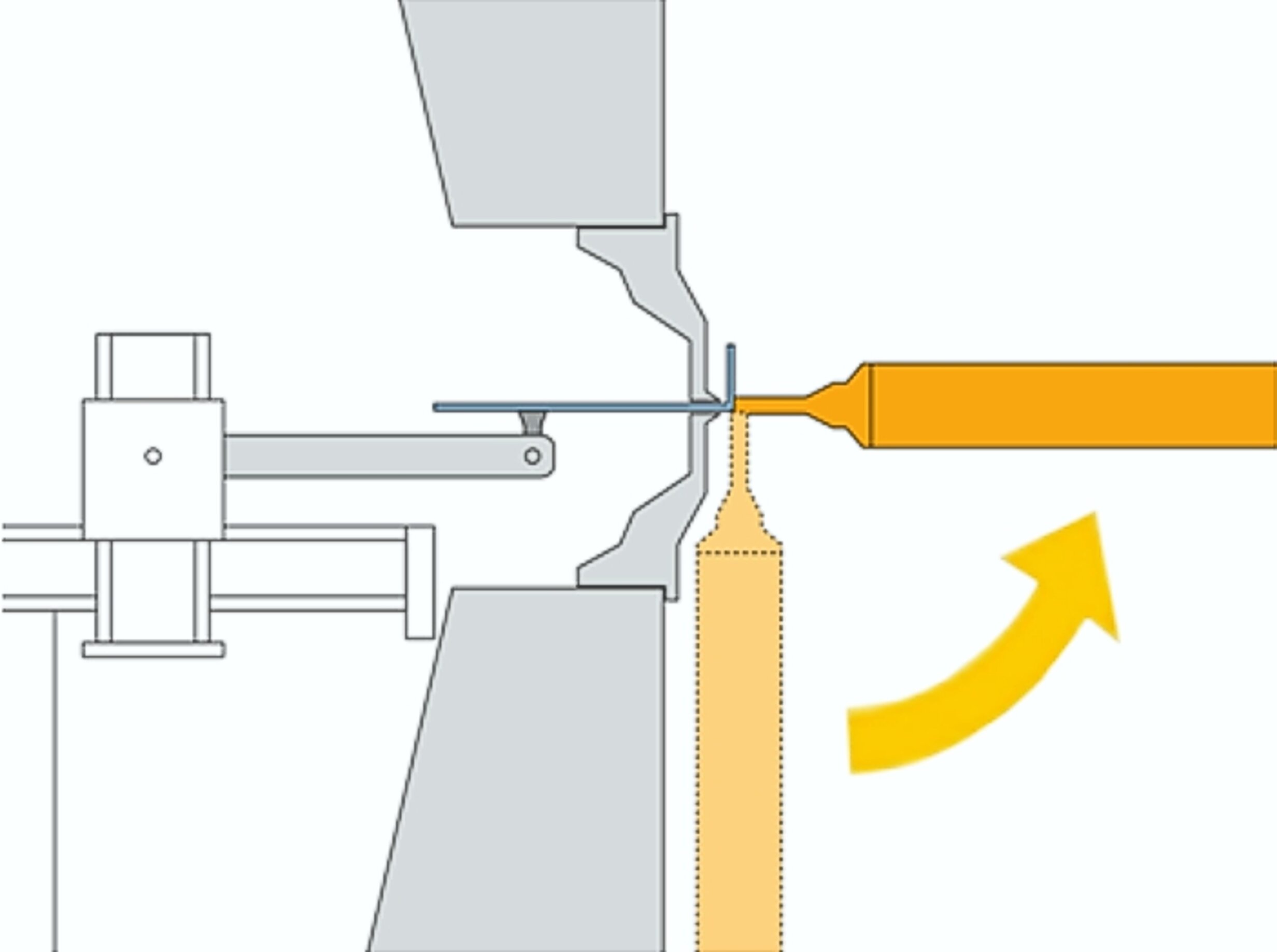

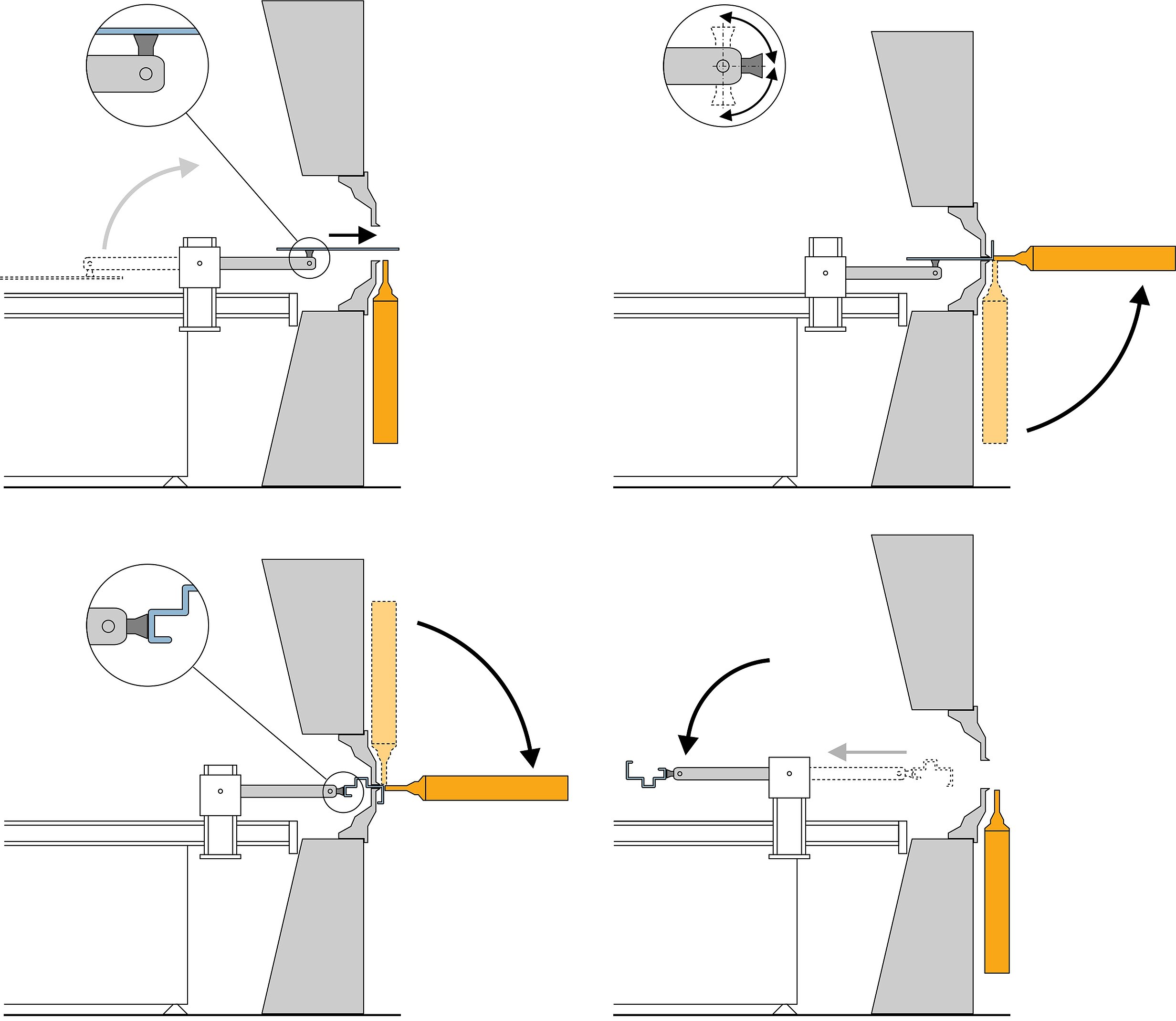

Das ProfileCenter biegt komplexer Profile automatisch und ohne Bedienereingriff. Das Schwenkbiegezentrum biegt nach oben und unten mit hoher Geschwindigkeit.

• 8 Servo-Achsen arbeiten präzise und wiederholgenau

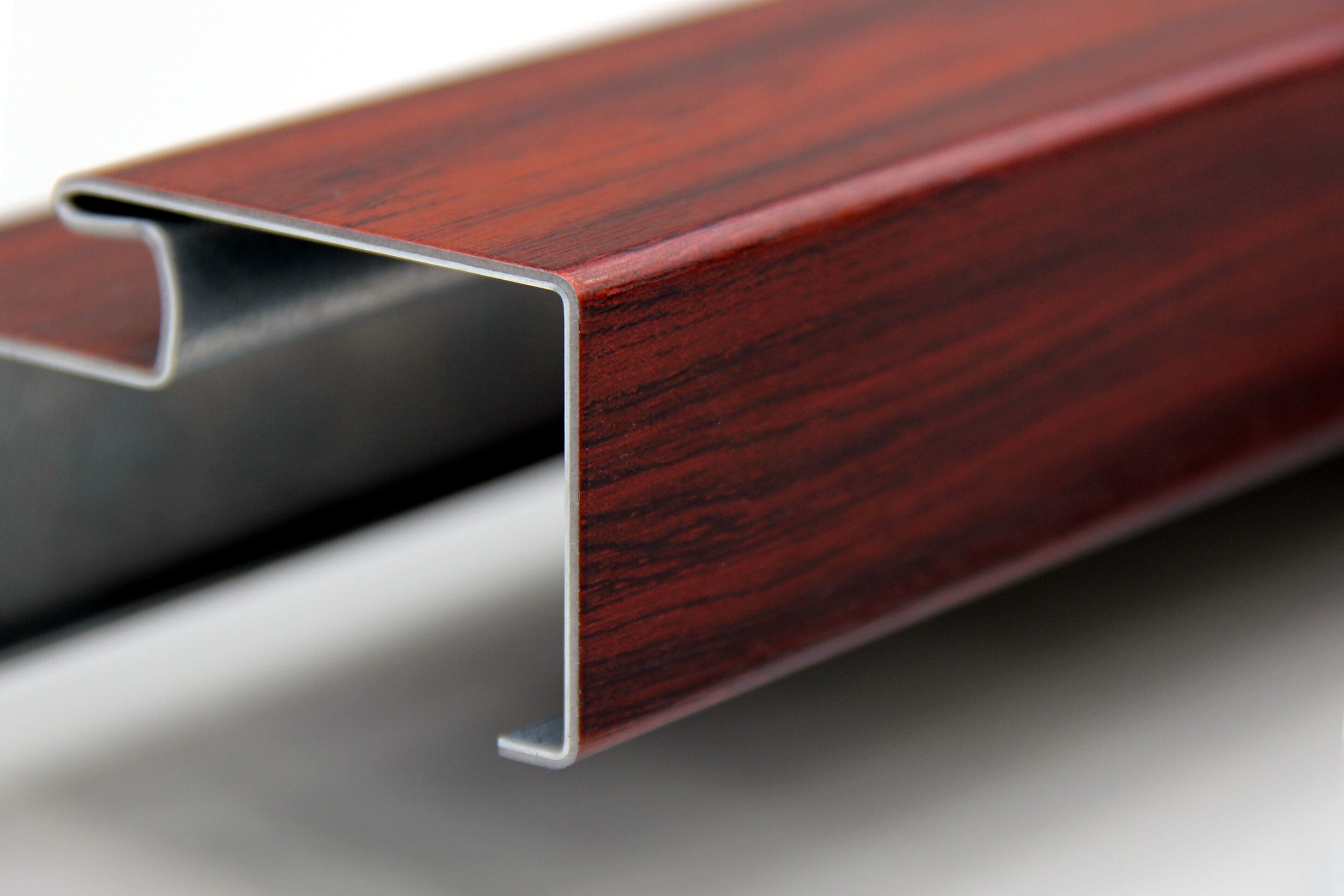

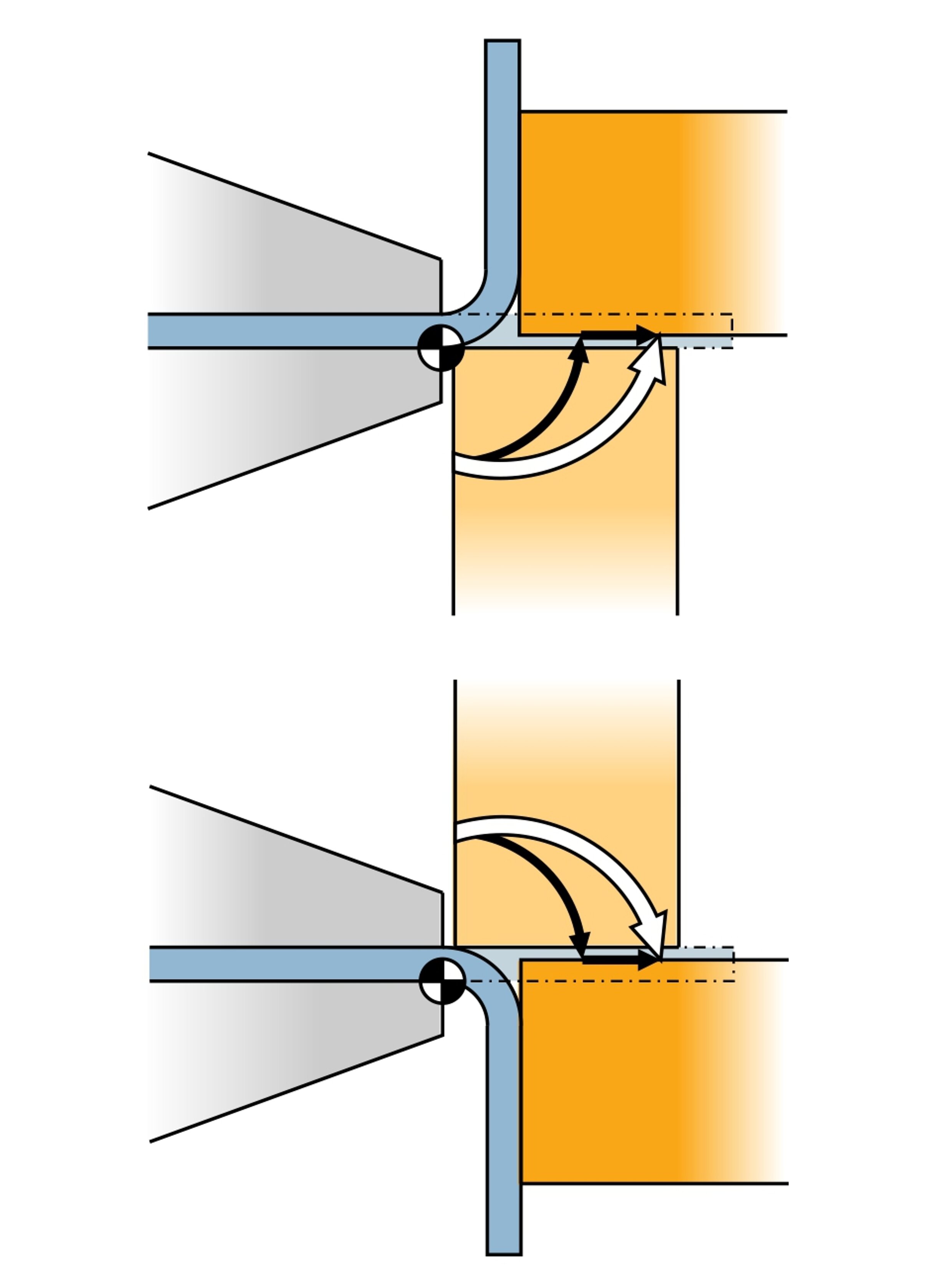

• Biegen ohne Kratzer (Edelstahl, beschichtete Bleche)
• Keine Materialaufbau auf den Biegewerkzeugen (konstante Biegewinkel)
• Kein Verschleiß der Werkzeuge (Langlebigkeit)

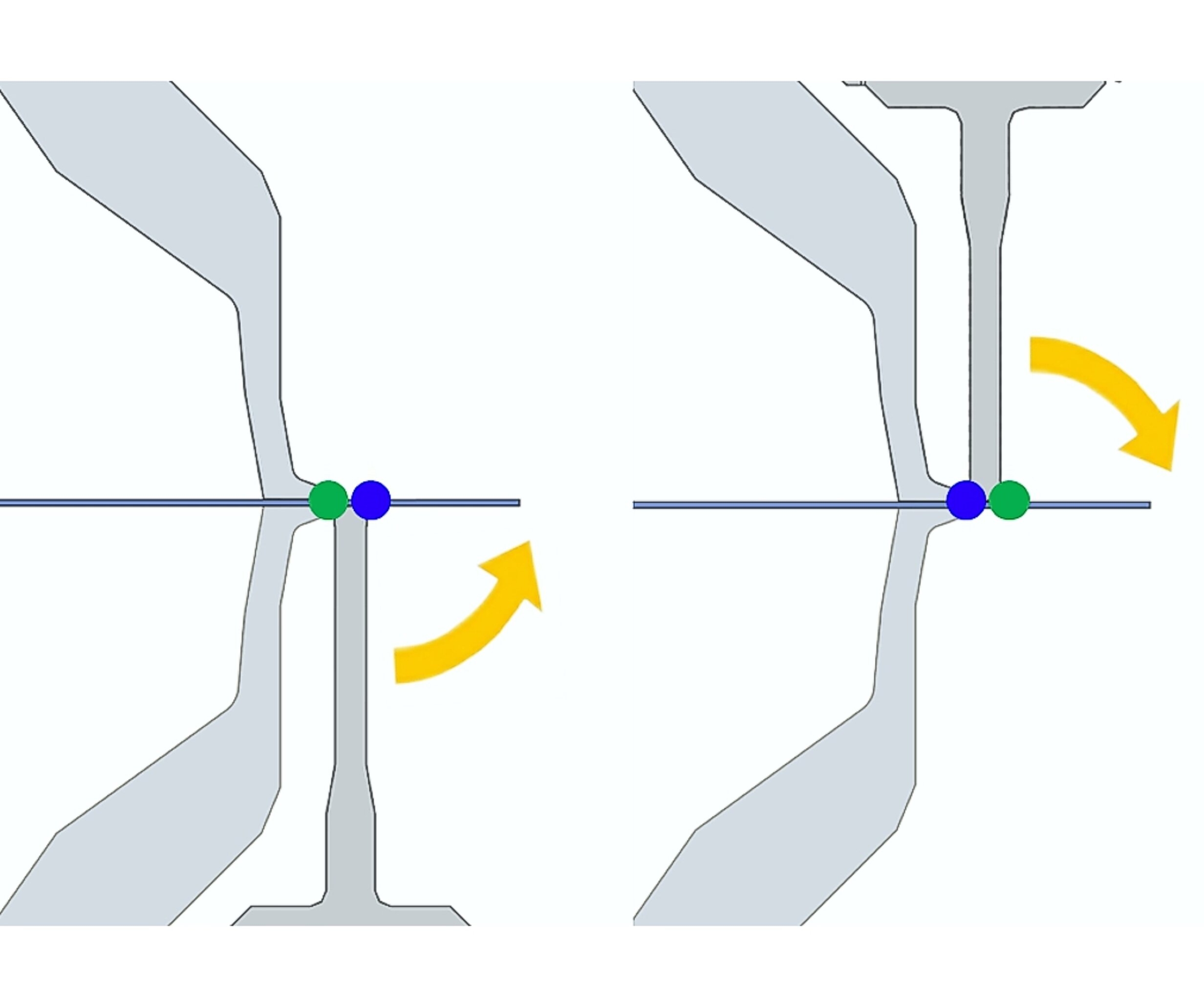

• Automatisches Pendeln beim Wechsel der Biegerichtung

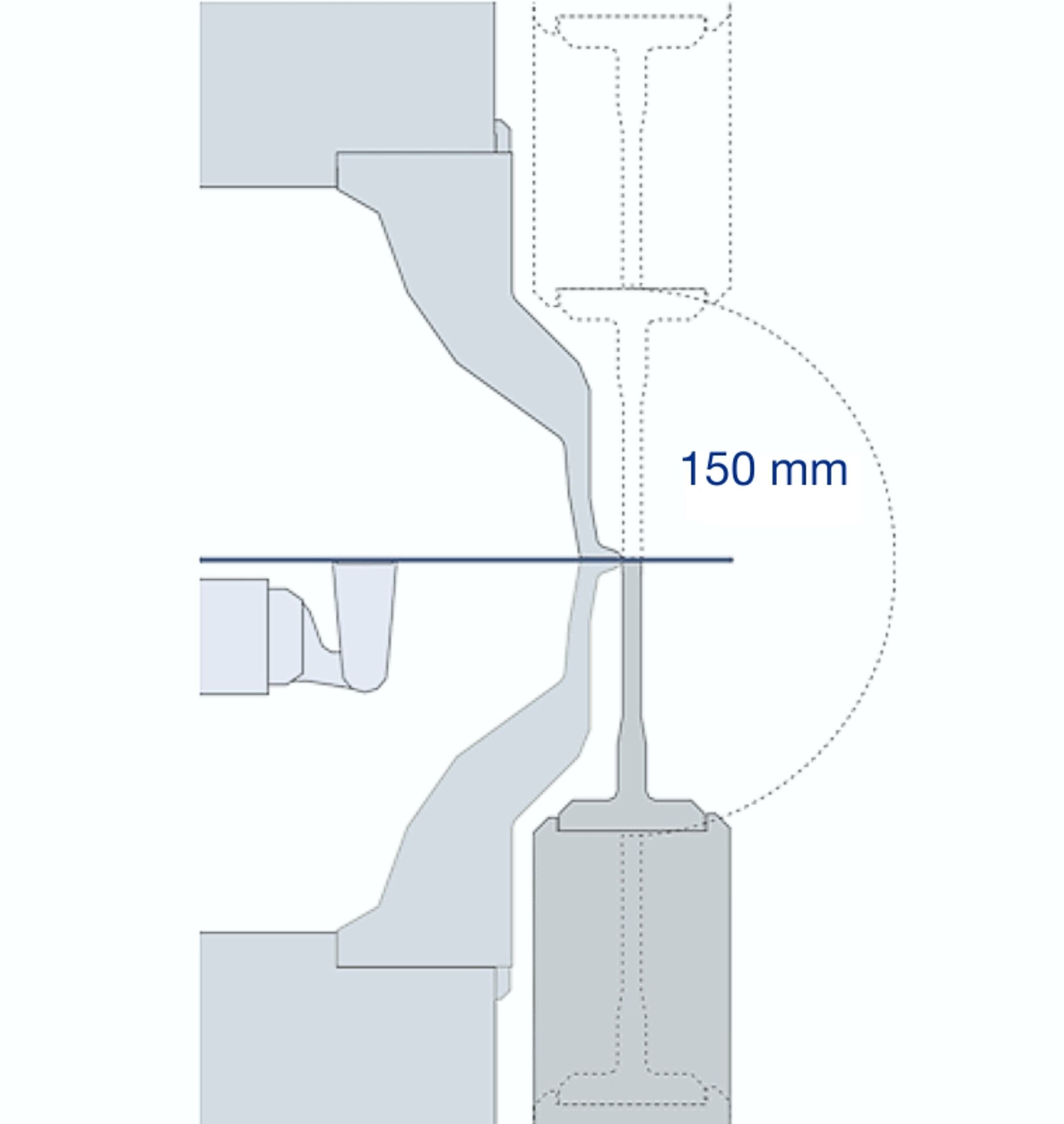

• Umfahren bereits gebogener Schenkel  bis 150 mm

Schlanke Biegewerkzeuge

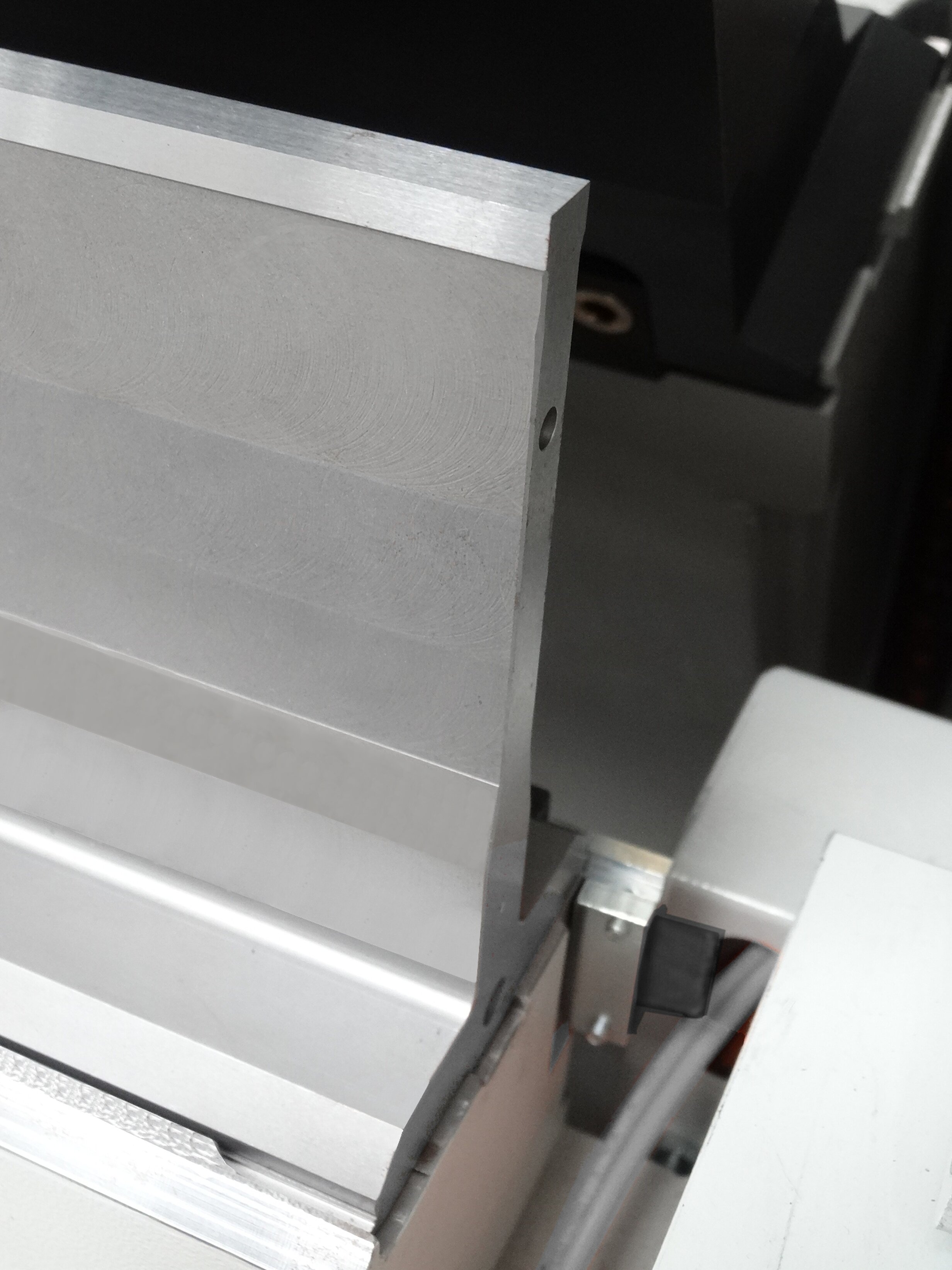

Das Schwenkbiegen der Werkstücke übernimmt eine Biegewange. Ihr hohes und schlankes Biegewangenwerkzeug ist exakt auf die Aufgabenstellung beim Profilbiegen abgestimmt. Auch die Werkzeuge der oberen und unteren Spannwange weisen Geometrien mit immensen Freibereichen auf.

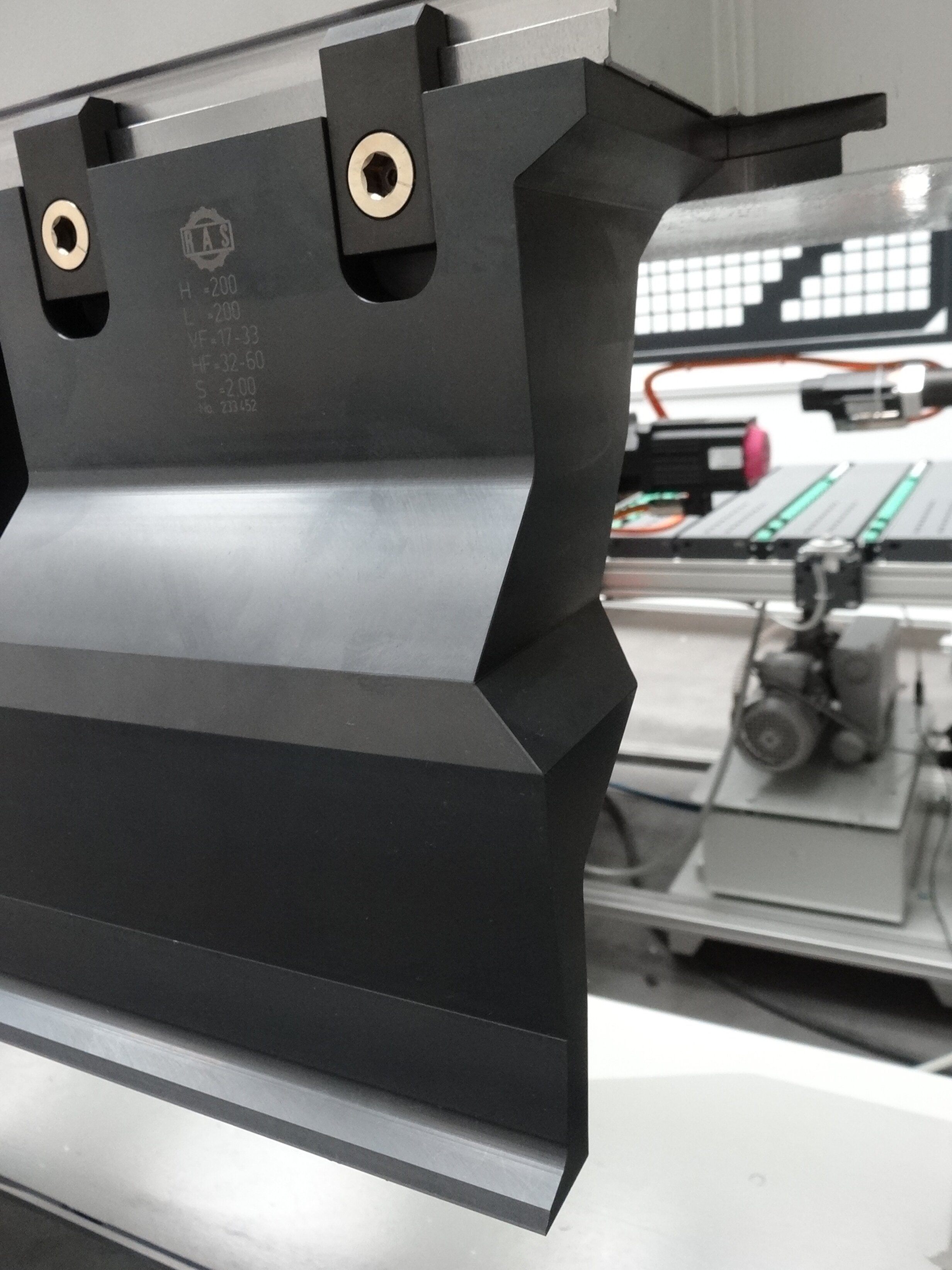

• Hinten-frei H-Werkzeug für schlanke Geometrien
• Vorne-frei V-Werkzeug zum Vorbiegen von Dichtungsfalzen
• Große Freibereiche für eine flexible Biegeteilgestaltung
• Finite-Element optimierte Werkzeuge
• Schlankes Werkzeug für filigrane Biegegeometrien

Automatische Ein-Klick-Programmierung

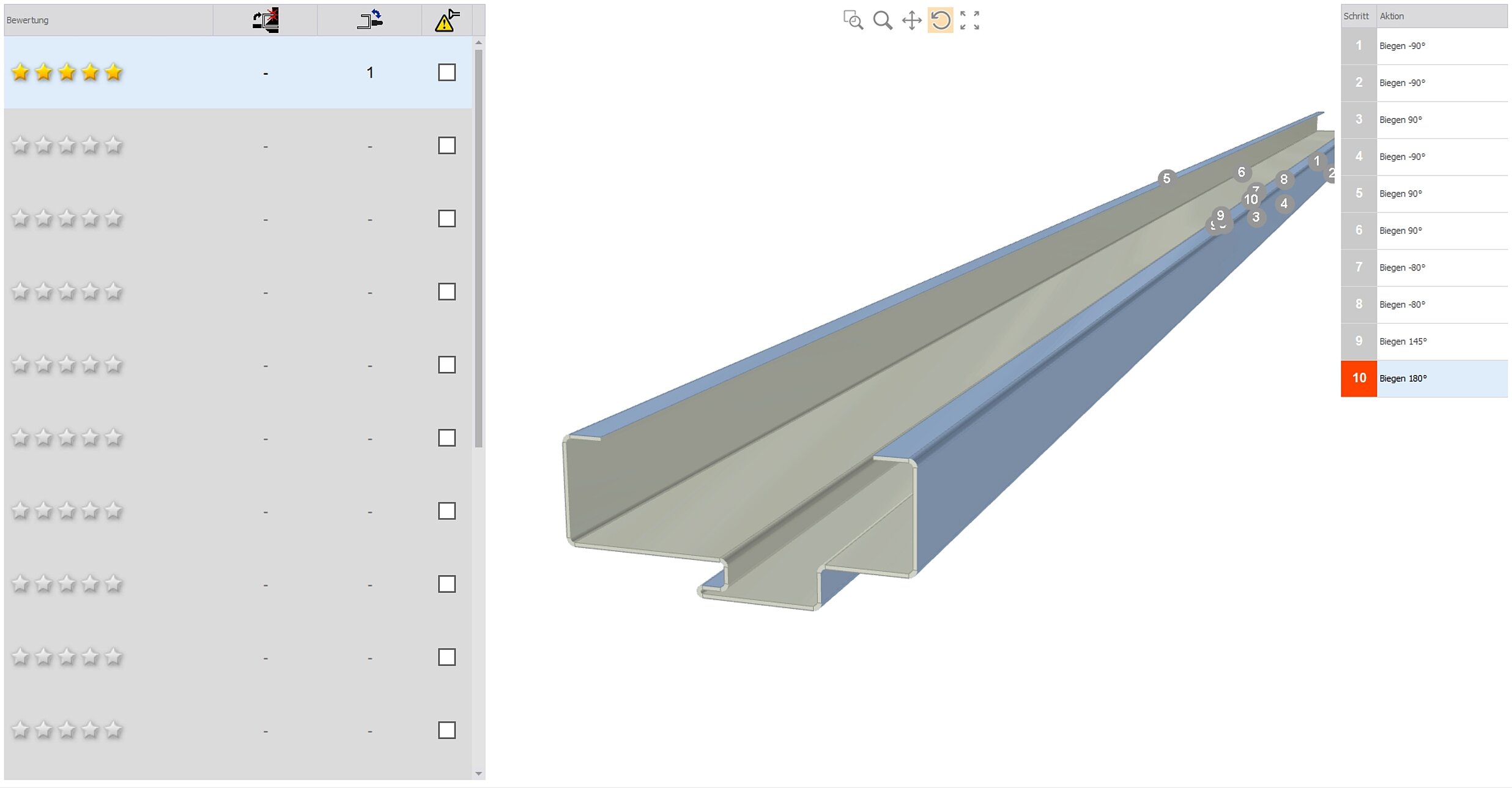

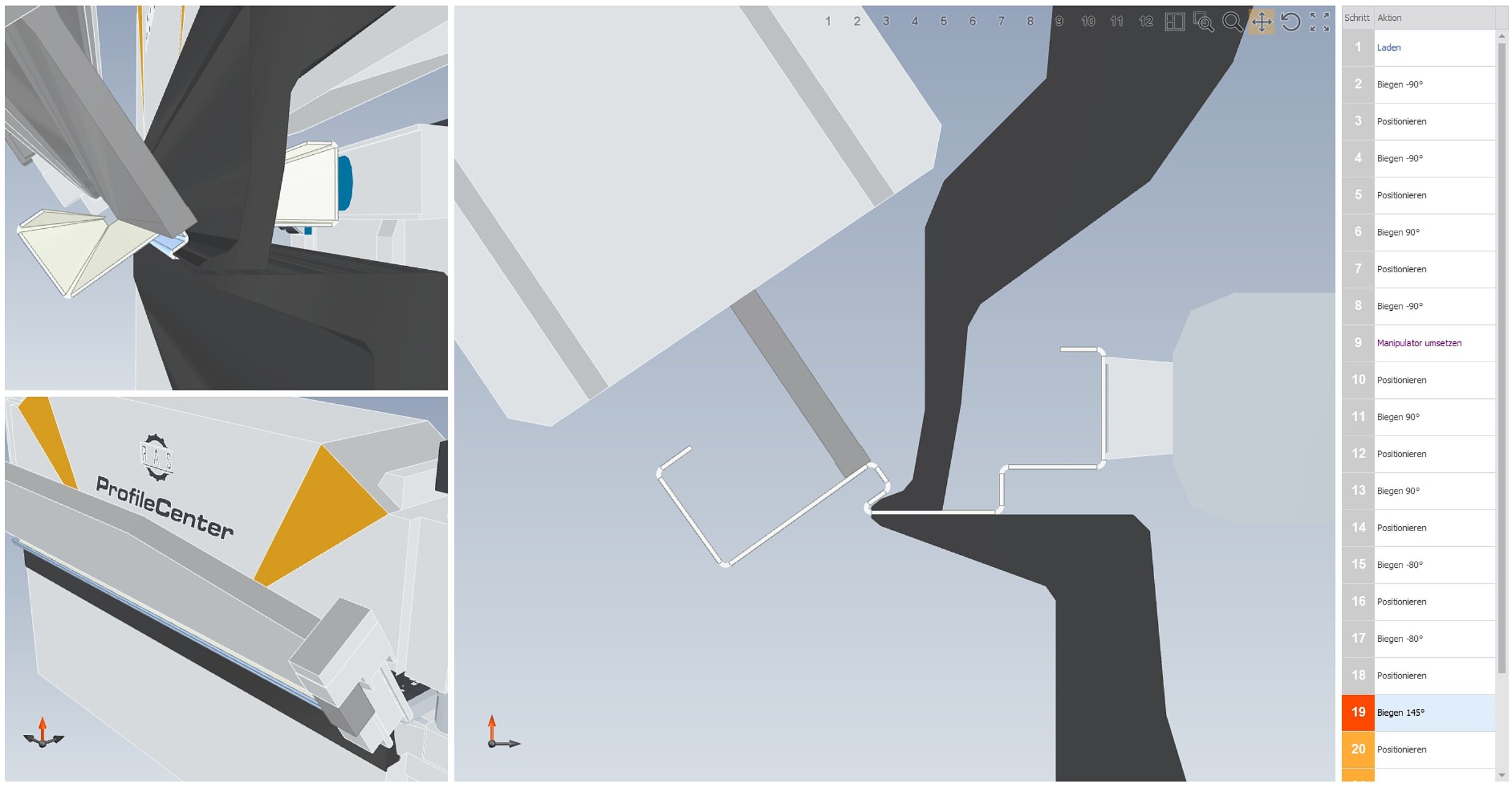

Um die Komplexität des Biegeablaufs beherrschbar zu machen, verwendet das ProfileCenter die einzigartige und innovative Ein-Klick-Programmierung. Der Bediener zieht die vorhandene STEP-Datei des Biegeprofils per Drag-and-Drop in die Bendex Software. Mit einem einzigen Mausklick ist das Biegeteil programmiert.

• Import der STEP-Datei des Biegeteils
• Exakte und fehlerfreie Übernahme der CAD-Daten
• Automatisches Programmieren des Biegeablaufs mit nur einem Mausklick
• Expertenkenntnisse beim Biegen sind nicht erforderlich.

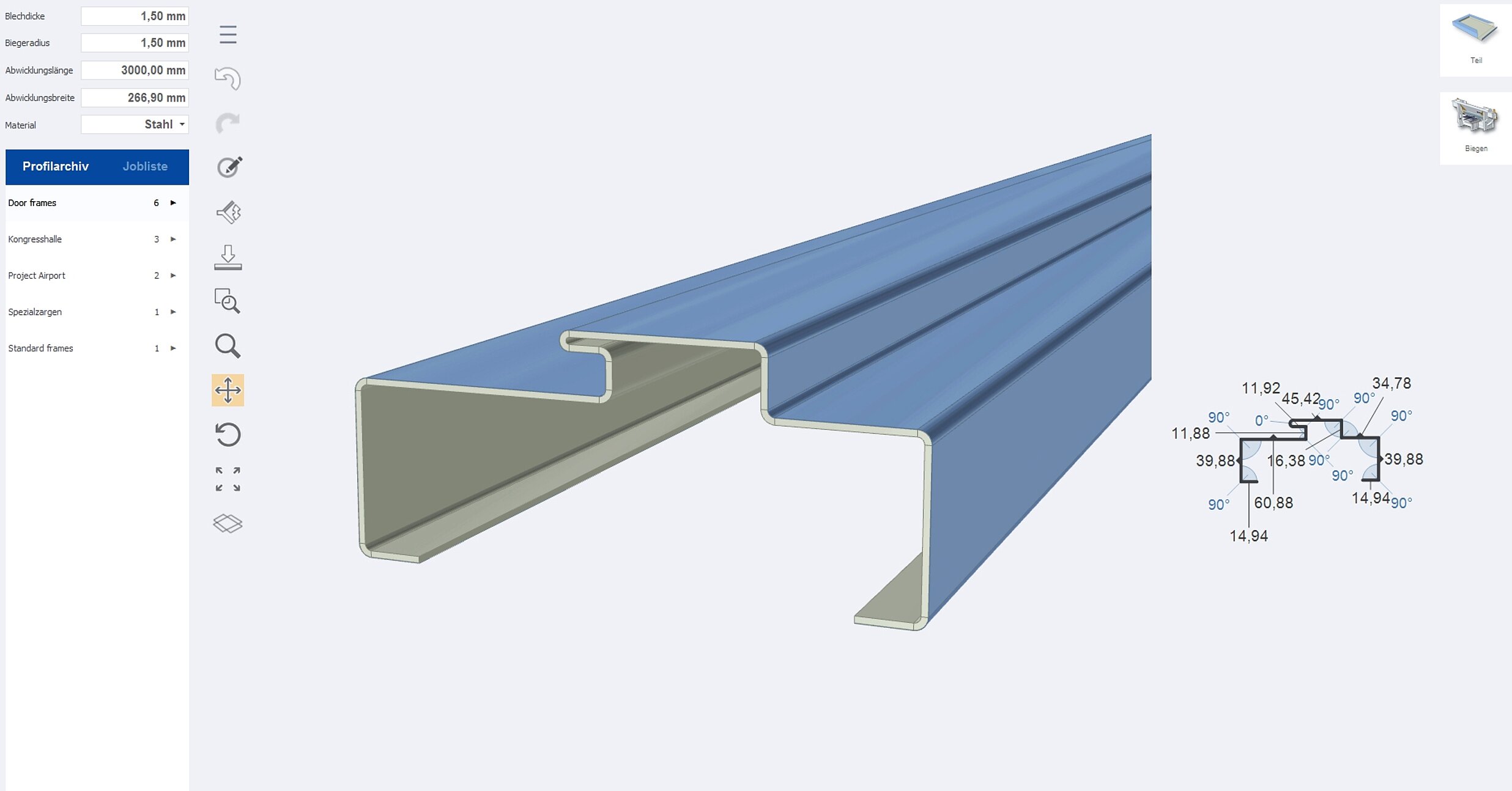

• Überprüfen auf Machbarkeit bereits in der Konstruktion möglich
• Software schlägt den besten Ablauf mit einem 5-Sterne Ranking vor
• Exakte Biegeergebnisse (Schenkelmaße und Winkel)
